デジタル片方向画像転送システム LNET-530 デジタル液晶対応でクリアな画面転送を実現

デジタル片方向画像転送システム「LNET-530」の主な特長・機能をご紹介しています。機種選択の参考にご覧ください。

  • ここに掲載している機能は標準仕様のものです。標準仕様以外でもカスタマイズにより対応実績がある機能もありますので、詳しくはお問い合せください。

システムの特長

ハードウェア転送方式

画像の転送はハードウェア転送方式ですので、先生のパソコンのマウスカーソルの動きや、ビデオの画面などの動画も遅延なくリアルタイムに転送できます。
データ系LANとは別のモジュラーケーブルを設置しますので、画像転送を行ってもネットワークのトラフィックには影響を与えません。

ハードウェア転送方式 (LNETシリーズによる画像転送)

ハードウェア転送方式

ソフトウェア転送方式

ソフトウェア転送方式

DVI端子を搭載しデジタル接続に対応

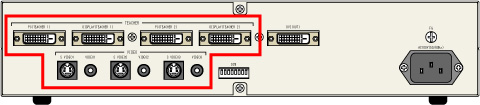

ソース切換ユニットの背面に2系統のDVI端子(24ピン)を標準装備しています。デジタル接続に対応する先生パソコン/ディスプレイを2台まで接続できます。

デジタル対応 DVI端子

  • 先生PC1・先生PC2には、パソコンからの入力用とディスプレイへの折返し出力用のDVI端子があります。

送信ソース デジタルRGB 2系統 / ビデオ(NTSC) 3系統

ソース切換ユニットの背面に2系統のDVI端子(24ピン)、3系統のビデオ(NTSC信号)の入力端子を装備しています。その中から送信ソースを選択して画像を転送することができます。(ビデオ信号はデジタルRGB信号に変換して分配します。)

デジタル対応

  • DVI端子はパソコン接続用の入力端子とパソコン画面の折返し用のディスプレイ出力端子を装備しています。
  • ビデオ(NTSC)の3系統は、S映像端子と映像端子を各々装備しています。

高解像度対応アップスキャンコンバータ内蔵

S映像端子/映像端子に接続されたビデオ信号(NTSC信号)の映像は、マスター装置に内蔵の高解像度アップスキャンコンバータを経由することでデジタルRGB信号として出力されます。
ビデオ画面をパソコンの画面に表示させるためのスキャンコンバータにTBC(タイムベースコレクタ)を内蔵しておりますので、ビデオデッキの一時静止画面もきれいに表示できます。これによりビデオ教材の活用の幅が広がります。

アップスキャンコンバータ(イメージ図)

ユニット間はモジュラーケーブルで接続

ユニット間はモジュラーケーブルで接続

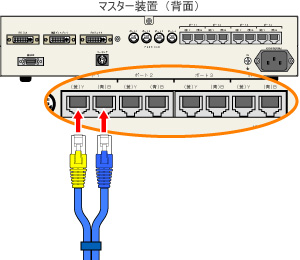

マスター装置(親機)~スチューデントユニット(子機)間、スチューデントユニット(子機)どうしの間は、LNET専用のモジュラーケーブルを使ってデイジーチェーン方式で接続します。
ネジ止めなどの手間がかからず、敷設も簡単に行えます。

すっきりした配線

ユニットの接続はモジュラーケーブルを挿すだけですので、ケーブルの取り回しが容易で、設置時やメンテナンス時の位置調整が容易です。
また、スチューデントユニット(子機)はマスター装置から電源供給が行われるため、システムで電源を1ヶ所用意するだけでOKです。

すっきりした配線

スチューデントユニットにデジタル対応の中間ディスプレイを接続

スチューデントユニットと中間ディスプレイの接続

マスター装置(親機)~スチューデントユニット(子機)間、スチューデントユニット(子機)どうしの間は、LNET専用のモジュラーケーブルを使ってデイジーチェーン方式で接続します。
ネジ止めなどの手間がかからず、敷設も簡単に行えます。

多目的な運用が可能

多目的な運用が可能

教師用・学生用のパソコンがOFFの状態でも、LNETをお使い頂けます。
DVD/ビデオデッキなどの画像を学生ディスプレイ、プロジェクタに画面転送することができますので、パソコン教室を視聴覚室や会議室の代わりなど、多目的に教室をご利用いただくことができます。

設置に便利な固定マグネットを標準装備

設置環境を整える固定マグネットを標準装備

スチューデントユニットをスチール製の机やラックに貼り付けることで設置環境を整えることができます。落下事故防止・生徒のいたずら防止などにも役立ちます。

  • スチューデントユニット1台につき4個のマグネットを取り付けた状態で出荷致します。

画像転送機能

XGA標準対応・カスタマイズによりSXGAにも対応

XGA標準対応・カスタマイズによりSXGAにも対応

標準でXGA(1024×768)の解像度に対応しています。デジタル信号のクリアな画像転送が可能です。

  • 1024×768を超える解像度(例:SXGAやWSXGA+)でも実績が多数あります。解像度については、弊社営業部までご連絡ください。

中間ディスプレイ(教材提示用ディスプレイ)への画像転送

中間ディスプレイへの一斉画面転送

先生パソコンの画面やビデオ機器(DVD、書画装置)などの教材画像を、中間ディスプレイ(教材提示用ディスプレイ)に一斉送信します。
学生は中間ディスプレイの教材画面を見ながら自分のパソコンの操作ができますので、効率的に学習を進めることができます。

画像送信 ~ 最大60台の中間ディスプレイに一斉転送

画像送信 全学生への画面転送

ワンタッチで中間ディスプレイ(教材提示用ディスプレイ)に教材画面を一斉転送することができます。
先生から教材画面を学生側に一斉転送できますので、学生がすぐに課題に取り組めます。
最大60台()の中間ディスプレイに対して画像転送することができます。

  • レイアウトに応じてサブマスタが必要になります。

マーキング機能

マーキング機能の画像

パソコンやビデオなどの教材画面にカラフルな書き込みをして転送できます。
軌跡や直線だけでなく、円や四角などの図形も自由に描画でき、描いた円の中に文字を書くことも可能です。

プロジェクタ出力(出力のON/OFF機能付き)

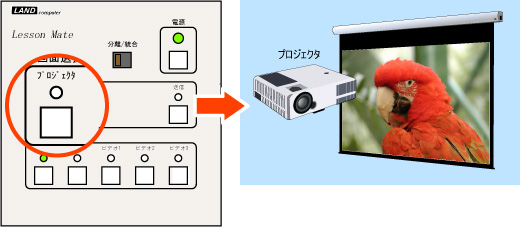

プロジェクタ出力端子(DVI 24Pin)を標準装備。学生側への画像転送とは別に、プロジェクタ出力独自でのON/OFFが可能です。

プロジェクタ出力

操作・管理機能

コンソール操作ボックス

コンソール操作ボックス

操作は教卓上の操作ボックスで行います。
操作はボタンを押すだけですので、直感的な操作で直ぐにお使いいただけます。

赤外線リモコン

赤外線リモコン

赤外線リモコンで、画像の送信・停止はもちろんのこと、送信ソース切換もできます。教室内を巡回しながらでもLNETの操作が可能です。
