片方向画像音声転送システムLNET-634仕様

片方向画像音声転送システム LNET-634

システム仕様

対応信号 アナログRGB
転送方式 ハードウェア転送
転送方向 片方向(先生側→学生側) 一斉転送
中間ディスプレイ接続台数 / システム 最大60台※1
スチューデントユニット接続台数 / システム 最大60台※1
対応解像度 SXGA(1280×1024)※2 ※3
送信ソース数 アナログRGB×3
ビデオ(NTSC)×3※4 ※5
TBC付きアップスキャンコンバータ XGA(1024x786)対応
音声転送 片方向(先生側→学生側) 一斉転送
音声仕様 ステレオ音声対応
音声ソース数 ライン×4※7 ※8
マイク×2※7 ※8
接続方式 4ライン×スチューデントユニット 15台までのデイジーチェーン方式
接続ケーブルの本数 2本※6
  • ※1スチューデントユニット最大60台接続可能。スチューデントユニット1台につき中間ディスプレイを1台接続可能。
  • ※2パソコン・ディスプレイは、使用する解像度で2種類以上のリフレッシュレートに対応しているものをご使用ください。
  • ※3標準仕様を超える解像度にも多数の対応実績がございます。詳しくは営業部までお問合せください。
  • ※4ビデオ信号(NTSC)はアップスキャンコンバータによりアナログRGB信号に変換して転送。
  • ※5ビデオの静止画は機種により乱れることがありますので、TBC内蔵型のビデオデッキをお勧めします。
  • ※6マスター装置に1台のスチューデントユニットを接続するために必要なモジュラーケーブルの本数です。デイジーチェーンで後段のスチューデントユニットを接続する場合も同様のケーブルを使用します。
  • ※7ALT対応音声ミキシングユニット「LNET-AMX3R」を使用。
  • ※8LNET連動音声セレクタ「LSW-SV62M」を導入すると音声ソースの数をライン入力×6に拡張して、画像ソースの選択と連動して音声ソースの切替えができます。

機器仕様

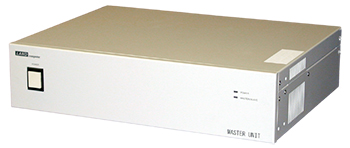

マスター装置(先生用)

マスター装置 LNET-M634
型番 LNET-M634
映像入力 アナログRGB×3(D-Subミニ15Pin)
ビデオ(NTSC)×3(S映像端子/ビデオ映像端子)※1
映像出力 アナログRGB×4(D-Subミニ15Pin)
  • 先生用PCの折り返し用出力×2
  • 確認用ディスプレイ用出力×1
  • プロジェクタ用出力×1
スチューデントユニット出力用ポート×4※2
音声入力 ALT対応音声ミキシングユニット接続端子×1(ステレオ ミニジャック)
音声出力 ライン出力×1(ステレオ ミニジャック)
※学生側へはスチューデントユニットを経由して転送
消費電力 AC100V ±10% (50/60Hz)  400W以下(スチューデントユニット60台接続時)
外形寸法 370(W)×280(D)×88(H) mm (但し突起部分を除く)
重量 約5.0kg
付属品
  • 操作ボックス(専用ケーブル含む)×1式
  • ALT対応音声ミキシングユニット(型番:LNET-AMX3R 接続ケーブル等含む)×1
  • マーキング用USBマウス(延長ケーブル含む)×1式
  • 赤外線リモコン(赤外線受光ユニット・ケーブル等含む)×1式
  • 先生PC~マスター装置間用RGBケーブル(D-Subミニ15Pinオス~オス 3m)×1本
  • S端子ビデオケーブル×1本
  • ターミネータ×4セット
  • 電源ケーブル×1本
  • アース線×1本
  • ※1ビデオ信号(NTSC)はアナログRGB信号(XGA)に変換して中間ディスプレイに転送。
  • ※2モジュラーケーブルで接続したスチューデントユニットを経由して中間ディスプレイに転送。

操作ボックス(先生用) ※マスター装置付属品

操作ボックス LNET-C634
型番 LNET-C634
電源 マスター装置より供給
外形寸法 102(W)×98(D)×28(H) mm(但し、突起部除く)
重量 約640g

ALT対応音声ミキシングユニット ※マスター装置付属品

ALT対応音声ミキシングユニット LNET-AMX3
型番 LNET-AMX3R
音声入力 ライン入力×4(ステレオ ミニジャック)※1
マイク入力端子×2(モノラル ミニジャック)
音声出力 マスター装置接続用端子×1(ステレオ ミニジャック)
ライン出力×2(ステレオ ミニジャック)
ヘッドフォン出力端子×2(ステレオ ミニジャック)
電源 AC100V±10% 50/60Hz 1.85VA以下
外形寸法 168(W)×120(D)×55(H) mm (但し突起部分を除く)
重量 約950g
付属品
  • ACアダプタ
  • AC連動タップ
  • ※1ライン入力のうち1系統はパソコンのヘッドフォン出力端子と繋ぐ入力端子として使用が可能です。この場合、音声ミキシングユニットに接続したヘッドセットでパソコンの音声を聞くことができます。

スチューデントユニット(学生用)

型番 LNET-S634
端末接続台数 スチューデントユニット1台につき中間ディスプレイ1台
映像入力 ※マスター装置からの映像信号はモジュラーケーブル※1 ※2にて入力
映像出力 中間ディスプレイ接続端子×1(D-Subミニ15Pin)
音声入力 AUX×2(ステレオ ミニジャック)
※マスター装置からの音声信号はモジュラーケーブル※1 ※2にて入力
音声出力 ヘッドフォン出力端子×2(ステレオ ミニジャック)
電 源 マスター装置より供給
外形寸法 138(W)×78(D)×50(H) mm (但し突起部分を除く)
重量 約180g
付属品
  • スチューデントユニット間ケーブル×1組(8Pinモジュラーケーブル2本組)※1 ※2
  • ※1RJ45(8極8芯)プラグのモジュラーケーブルで当社独自のツイストを行った専用ケーブルです。形状が同じでもLANケーブルや他社製ケーブルはご使用になれませんのでご注意下さい。
  • ※2教室のレイアウトに応じて適切な長さのケーブルを添付して出荷いたします。
