片方向画像音声転送システムLNET-734仕様

片方向画像音声転送システム LNET-734

システム仕様

システム名 LNET-734
対応信号 アナログRGB
転送方式 ハードウェア転送
転送方向 片方向(先生側→学生側) 一斉転送
学生パソコン接続台数 /システム 最大248台※1 ※2
中間ディスプレイ接続台数 / システム 最大128台※1 ※2
スチューデントユニット接続台数 / システム 最大64台※1 ※2
対応解像度 最大WUXGA(1920 × 1200)※2
送信ソース数 アナログRGB × 3
ビデオ(NTSC)× 3※4 ※5
TBC付きアップスキャン コンバータ SXGA(1280 × 1024)対応
音声転送 片方向(先生側→学生側) 一斉転送
音声仕様 ステレオ音声対応
音声ソース数 ライン × 6※7
マイク × 2※7
接続方式 8ライン × 8台までのデイジーチェーン方式※2
接続ケーブルの本数 1本※6
  • ※18ライン × 8台まで 最大64台のスチューデントユニットの接続が可能。
  • ※2SXGAを超える解像度の場合は、8ライン × スチューデントユニット 5台までの接続になります。モジュラーケーブルによるディジーチェーン方式。専用モジュラーケーブルと通常のLANケーブル、どちらでも接続可。
  • ※3パソコン・ディスプレイは、使用する解像度で2種類以上のリフレッシュレートに対応しているものをご使用ください。
  • ※4ビデオ信号(NTSC)はアップスキャンコンバータによりアナログRGB信号に変換して転送。
  • ※5ビデオの静止画は機種により乱れることがありますので、TBC内蔵型のビデオデッキをお勧めします。
  • ※6マスター装置に1台のスチューデントユニットを接続するために必要なモジュラーケーブルの本数です。デイジーチェーンで後段のスチューデントユニットを接続する場合も同様のケーブルを使用します。
  • ※7付属のLNET連動音声セレクタ<LSW-SV73M>を使用して、画像ソースの選択と連動して音声ソースの切替えができます。

仕様

マスター装置 機器仕様

LNET-734 マスター装置

型番 LNET-M734R
入力系統 アナログRGB × 3(D-Subミニ15Pin)
ビデオ(NTSC) × 3(S映像端子/映像端子)※1
出力系統 アナログRGB × 4(D-Subミニ15Pin)
  • 先生用PCの折り返し用出力 × 2
  • 確認用ディスプレイ用出力 × 1
  • プロジェクタ用出力 × 1
スチューデントユニット出力用ポート × 8※2
消費電力 AC100V ±10% (50/60Hz)  20W以下
外形寸法 370(W) × 280(D) × 88(H)mm (但し突起部分を除く)
付属品
  • 操作ボックス(接続ケーブル含む) × 1式
  • マーキング用USBマウス(延長ケーブル含む) × 1式
  • LNET連動音声セレクタ LSW-SV73M × 1台
  • 先生PC~マスター装置間用RGBケーブル(D-Subミニ15Pinオス~オス 3m) × 2本
  • ダストカバー × 4セット
  • RS-232Cケーブル × 1本
  • ACケーブル × 1本
  • アース線 × 1本
  • マニュアル・セットアップCD × 1枚
  • ※1ビデオ信号(NTSC)はアナログRGB信号(SXGA)に変換して中間ディスプレイに転送。
  • ※2モジュラーケーブルで接続したスチューデントユニットを経由して中間ディスプレイに転送。

操作ボックス 機器仕様 ※マスター装置付属品

LNET-734操作ボックス

型番 LNET-C734
電源 マスター装置より供給
外形寸法 136(W) × 102(D) × 24(H)mm (但し突起部分を除く)
重量 約400g

LNET連動音声セレクタ 機器仕様 ※マスター装置付属品

LNET連動音声セレクタ

型番 LSW-SV73M
入力端子 ライン:7系統(RCAピンジャック × 5 / ミニジャック × 7)
マイク:3系統(ミニジャック × 2 / 標準ジャック × 1)
出力端子 ライン:3系統(RCAピンジャック × 2 / ミニジャック × 3)
ヘッドフォン:2系統(ミニジャック × 2)
電源 AC100V±10% 50/60Hz 5.5W以下
外形寸法 370(W) × 200(D) × 44(H) mm (但し突起部分を除く)
重量 約2Kg
付属品
  • マスター装置間接続用制御ケーブル × 1本
  • ACケーブル × 1本
  • アース線 × 1本

スチューデントユニット 機器仕様

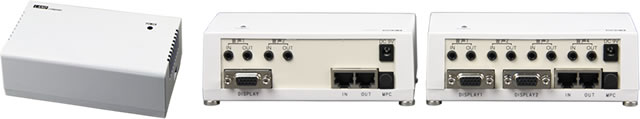

LNET-734 スチューデントユニット

型番 LNET-S734
対応台数 スチューデントユニット1台につき、中間ディスプレイ2台、学生パソコン4台接続可能
出力信号 アナログRGB出力 × 2系統
ヘッドフォン出力 × 4系統(ステレオミニPinジャック)
入力信号 AUX入力 × 4系統(ステレオミニPinジャック)
消費電力 AC100V ±10%(50/60Hz) 4.5W以下
外形寸法 140(W) × 80(D) × 47(H) mm ( 但し突起部除く)
付属品
  • ACアダプタ × 1個
  • モジュラーケーブル(任意)
ケーブルは15m/10m/6m/3mの中からお選び下さい。教室のレイアウトによっては1台のスチューデントユニットにつき1本のアナログRGB延長ケーブル(3m)を付属しますので、ご依頼下さい。
型番 LNET-S734S
対応台数 スチューデントユニット1台につき、中間ディスプレイ1台、学生パソコン2台接続可能
出力信号 アナログRGB出力 × 1系統
ヘッドフォン出力 × 2系統(ステレオミニPinジャック)
入力信号 AUX入力 × 2系統(ステレオミニPinジャック)
消費電力 AC100V ±10%(50/60Hz) 4.5W以下
外形寸法 140(W) × 80(D) × 47(H) mm ( 但し突起部除く)
付属品
  • ACアダプタ × 1個
  • モジュラーケーブル(任意)
ケーブルは15m/10m/6m/3mの中からお選び下さい。
  • デュアルブート環境でも問題なく動作します。
  • ファンクション設定やロック機能はソフトウェア制御となるためWindowsのみ対応です。
  • 製品の仕様・デザイン等は予告なしに変更することがあります。
  • LNET連動音声セレクタについて:音量を増幅する機能はございません。フロント側にあるマイク端子には、プラグインパワー対応コンデンサマイク(パソコンに接続可能なマイク)を接続してください。
  • LNETは、当社の登録商標です。その他の会社名、製品名は各社の商標または登録商標です。
