デジタル片方向画像音声転送システムLNET-834仕様

デジタル片方向画像音声転送システム LNET-834

システム仕様

対応信号 DVI(シングルリンク)
HDMI
転送方式 ハードウェア転送
転送方向 片方向(先生側→学生側) 一斉転送
中間ディスプレイ接続台数 / システム 最大64台
スチューデントユニット 接続台数 / システム 最大64台
対応解像度 最大フルHD(1920 × 1080ドット)まで
接続方式 8ライン × スチューデントユニット8台までのデイジーチェーン方式
スチューデントユニット接続に要するケーブル本数 2本

機器仕様

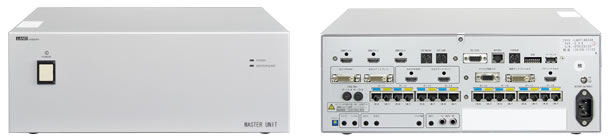

マスター装置

LNET-834 マスター装置

型番 LNET-M834R(マーキング搭載)/ LNET-M834T(マーキング搭載 統合用)
LNET-M834L(マーキング非搭載)/ LNT-M834LT(マーキング非搭載 統合用)
入力系統 デジタルDVI-D × 1・HDMI × 4・アナログRGB × 1
音声ライン × 3・マイク × 1
出力系統 デジタルDVI-D × 2
  • 教師用PCの折り返し用出力 DVI-D × 1
  • 確認用ディスプレイ用出力 DVI-D × 1
HDMI × 2
  • 教師用PCの折り返し用出力 × 1
  • プロジェクタ用出力 × 1
モジュラー × 8
  • スチューデントユニット出力用ポート × 8
音声出力
  • RCA × 1・ステレオミニジャック × 1
消費電力 50W以下
外形寸法 370(W) × 310(D) × 132(H) mm (但し突起部分を除く)
重量 5.5Kg
付属品
  • 操作ボックス(接続ケーブル含む) × 1式
  • マーキング用マウス(延長ケーブル含む) × 1式(
  • 先生PC~マスター装置間DVIケーブル(3m) × 1
  • HDMIケーブル(3m) × 2
  • 先生用ヘッドセット × 1式
  • RS-232Cケーブル × 1
  • ターミネータ一 × 16
  • ACケーブル × 1
  • アース線 × 1
  • コネクタプランプ × 6

LNET-M834R/LNET-M834Tのみ添付。

操作ボックス(マスター装置付属品)

操作ボックス LNET-C834

型番 LNET-C834
電源 マスター装置より供給
外形寸法 136(W) × 102(D) × 24(H) mm (但し突起部分を除く)
重量 約390g

スチューデントユニット

スチューデントユニット LNET-S834

型番 LNET-S834
接続端子 デジタルDVI-D × 1系統
ヘッドフォン出力 × 2系統 (ステレオミニジャック)
LINE入力 × 2系統 (ステレオミニジャック)
LINE出力 × 2系統 (ステレオミニジャック)
対応台数 スチューデントユニット1台につき、中間ディスプレイ1台・学生PC2台接続可能
消費電力 7.5W以下
外形寸法 140(W) × 80(D) × 47(H) mm (但し突起部分を除く)
重量 約210g
付属品 ACアダプタ × 1
モジュラーケーブル(ケーブルは15m/10m/6m/4m/3mの中からお選び下さい。)
  • DVIはシングルリンク、ドットクロックは150MHzまでの対応となります。UXGAには対応しておりません。
  • ファンクション設定及びロック機能はWindows対応ソフトとなります。
  • 構成イメージ図のユニット間のモジュラーケーブルは2本1組となります。ケーブルは弊社が製品に添付するLNET専用ケーブルを必ずご利用ください。
  • HDCP対応のディスプレイをご用意下さい。HDCP非対応のディスプレイでは正常に画像が出力されません。
  • 付属のLNET専用モジュラーケーブルは最長15mです。15mを超える長さが必要な場合は営業部へご相談ください。
  • オプションの赤外線リモコンでは、分離統合の切替はできません。
  • 製品の仕様・デザイン等は予告なく変更することがあります。
  • LNETは、当社の登録商標です。その他の会社名・製品名は各社の商標または登録商標です。
