ニュースリリース
2017年2月20日

HDMI端子対応・スケーラー機能を搭載したデジタルマーカーユニット「LMS-MKSC1」を発売

株式会社ランドコンピュータは、HDMI端子に対応し、入力画像にマーキングした画像を2分配出力するスケーラー搭載デジタルマーカーユニット「LMS-MKSC1」を2017年2月より発売いたします。

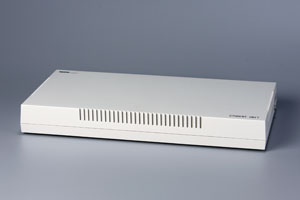

スケーラー搭載デジタルマーカーユニット「LMS-MKSC1」

本製品は、HDMI入力端子から入力された画像対してマーキングを行い、元画像と合成した画像を1系統2出力のHDMI出力端子から分配出力するHDMI対応のマーカーユニットです。

展示会などに使われる画像分配システムにデジタルマーカーユニット「LMS-MKSC1」を組み合わせることで、説明用の画像に直線や円、矢印などを描画し、ポイントを分かり易く指示して画像を配信することができます。

スケーラー機能を搭載し、出力側に接続したディスプレイに応じた適切な解像度でソース画像をスケーリングして出力することができます。また、ソースが切り替わった時でもディスプレイがスタンバイに落ちないよう画像信号を保持し、シームレスに画面を切り替えることができます。

HDCP（著作権保護技術）に対応していますので、HDCPにより著作権保護がかけられた信号が入力された場合でも、デジタルコンテンツの著作権保護が維持された画像/音声を分配することができます。

また、授業支援システムのデジタル片方向画像音声転送システム『LNET-820』と組み合わせることで、教材画像にマーキングした画像を中間ディスプレイに配信することが可能になります。

主な特長

  • HDMI入力端子から入力された画像対して、マウスの操作によりマーキングすることが可能。
  • マーキングした画像を1系統2出力のHDMI出力端子から分配。
  • 入力がHDCPにより暗号化された信号の場合、出力もHDCPにより暗号化した信号を分配出力。
  • 出力端子に接続したディスプレイ等の機器（シンク側）のEDIDを取得し、最適な解像度で映像を出力することが可能。また、設定した解像度で出力することも可能。
  • ソース画像が切り替わった場合でも、出力側に接続したディスプレイがスタンバイに落ちることなく、シームレスな画面切替えが可能。
  • RS-232C通信を利用して外部機器から本装置の動作を制御する事が可能。（※）
  • 出力端子からの映像をブラックアウトすることが可能なブラックアウト機能。（RS-232C通信による制御）
  • ある時点で固定した画面を出力し続けるフリーズ機能。（RS-232C通信による制御）
  • Blu-ray、DVDなどのソース名、または座席番号などを画面に表示できる英数文字の表示機能。（RS-232C通信による制御）
  • 最大対応解像度はFullHD（1920×1080ピクセル）。
  • 環境に配慮した鉛フリー対応。
  • 自社開発　Made in Japan
  • 5年間無償保証
  • ※本製品に操作用のボタンインタフェースはありません。ブラックアウト機能、フリーズ機能、出力解像度の設定、英数文字の画面表示の各機能は、RS-232C通信による外部制御になります。
  • ※外部制御を行うためのサンプルプログラム（ソース付き）を提供。

ソース画像にマーキングして画像を出力

HDMI分配器との組合せ

出力側にHDMI分配器を接続すれば、マーキングした画像を分配してディスプレイに表示することができます。

スケーラー搭載マーカーユニット「LMS-MKSC1」 構成イメージ図

授業支援システム『LNET-820』との組合せ

授業支援システム『LNET-820』と組合せた構成では、ソースセレクタとして8入力4出力HDMI分配セレクタ「LNT-HD84U」で選択された教材画面を入力として、スケーラー搭載マーカーユニット「LMS-MKSC1」にてマーキングを行い、教材画面とマーキングが合成された画像をデジタル片方向画像音声転送システム『LNET-820』で配信し、中間ディスプレイに表示して学生に提示することができます。

スケーラー搭載マーカーユニット「LMS-MKSC1」 構成イメージ図 授業支援システム『LNET-820』との組合せ

シームレスな画面切替え

入力側に切替器を接続してソースを切替えた場合でも、出力側に接続したディスプレイがスタンバイに落ちることなく、シームレスな画面切替えが可能です。

■一般的な切替器ではソースが切り替るとディスプレイはスタンバイに落ちる
■デジタルマーカーユニットを経由すると、シームレスに画像を切替えることが可能

仕様

入力 HDMI × 1
出力 HDMI × 2
外部制御 RS-232C（D-Sub9ピン オス × 1）
対応解像度 入力

VGA（640×480） SVGA（800×600） XGA（1024×768） SXGA（1280×1024） 480P（720×480） 1080i（1920×540） 720P（1280×720） WXGA++（1600×900 97.8MHz / 108MHz） FullHD（1920×1080 138.5MHz / 148.5MHz）

出力

SXGA（1280×1024） WXGA++（1600×900 97.8MHz / 108MHz） FullHD（1920×1080 138.5MHz / 148.5MHz）

HDCP 1.4
制御方法 RS-232C通信による外部制御方式、DIPスイッチ
消費電力 AC100V ±10% (50/60Hz)/10W以下（14VA以下）
外形寸法 400(W) × 200(D) × 48(H)mm（但し、突起部除く）
重量 約1.0Kg
付属品

マーキングマウス、HDMIケーブル(1m) × 1、ACコード、アース線、クイックガイド（取扱説明書・サンプルプログラム入手URL記載）、コネクタクランプ × 3

発売情報

価格

120,000円（税別）

発売時期

2017年2月

製品カタログ

お問合せ窓口

株式会社ランドコンピュータ
ソリューション営業
  • ※本製品の仕様は予告なく変更することがございます。予めご了承ください。
  • ※記載されている製品仕様等は発表時のものです。
  • ※最新情報は、ホームページの製品情報、製品カタログにてご確認ください。
