片方向画像転送システムLNET-330仕様

片方向画像転送システム LNET-330

機器仕様

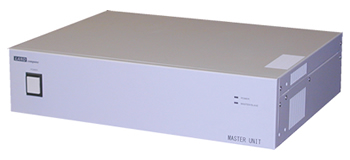

マスター装置(先生用)

マスター装置(先生用)
型番 LNET-M330R
端末接続台数 最大60台(中間ディスプレイを使用)※1
映像入力 アナログRGB × 3(D-Subミニ15Pin)、ビデオ × 3(S映像端子/ビデオ映像端子)
※ビデオ信号はスキャンコンバーターによりアナログRGB信号に変換して分配※2
映像出力 確認用ディスプレイ出力端子 × 1(アナログRGB D-Subミニ15Pin)
プロジェクタ出力端子 × 1(アナログRGB D-Subミニ15Pin)
※中間ディスプレイにはモジュラーケーブル※3にてスチューデントユニットを経由して配信
接続方式 4ライン × 15端末までのデイジーチェーン方式
対応解像度 640 × 480 ・ 800 × 600 ・ 1024 × 768 ( リフレッシュレート60~75Hz)
1152 × 864 ・ 1280 × 1024 ( リフレッシュレート60~72Hz) ※4
消費電力 AC100V ±10% (50/60Hz)  400W以下(スチューデントユニット60台接続時)
外形寸法 370(W) × 280(D) × 88(H) mm (但し突起部分を除く)
重量 約5.0kg
主な付属品
  • 操作ボックス
  • マーキング用ペンタブレット
  • 赤外線リモコン
  • 先生コンピュータ接続RGBケーブル(アナログRGB D-Subミニ15Pinオス~オス)
  • マスター~スチューデントユニット間接続ケーブル(2本組8Pin~8Pinモジュラーケーブル)
  • 電源ケーブル
  • ※1スチューデントユニット最大60台接続可。スチューデントユニット1台につき中間ディスプレイ1台接続可。
  • ※2ビデオの静止画は機種により乱れることがありますので、TBC内蔵型のビデオデッキをお勧めします。
  • ※3RJ45(8極8芯)プラグのモジュラーケーブルで当社独自のツイストを行った専用ケーブルです。形状が同じでもLANケーブルや他社製ケーブルはご使用になれませんのでご注意下さい。
  • ※4使用するコンピュータ・ディスプレイは使用する解像度で、2種類以上のリフレッシュレートに対応しているものをご使用ください。

操作ボックス(先生用)

操作ボックス(先生用)
型番 LNET-C330
電源 マスター装置より供給
外形寸法 120(W) × 100(D) × 24(H) mm (但し突起部分を除く)
重量 約350g

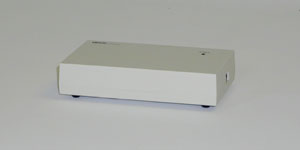

スチューデントユニット(学生用)

スチューデントユニット(学生用)
型番 LNET-S330Q
端末接続台数 スチューデントユニット1台につき中間ディスプレイ1台
映像入力 ※マスター装置からの映像信号はモジュラーケーブル※1にて入力
映像出力 中間ディスプレイ接続端子 × 1(アナログRGB D-Subミニ15Pin)
対応解像度 640 × 480 ・ 800 × 600 ・ 1024 × 768 ( リフレッシュレート60~75Hz)
1152 × 864 ・ 1280 × 1024 ( リフレッシュレート60~72Hz) ※2
電源 マスター装置より供給
外形寸法 140(W) × 80(D) × 28(H) mm (但し突起部分を除く)
重量 約150g
主な付属品
  • スチューデントユニット間ケーブル(2本組8Pin~8Pinモジュラーケーブル)
  • ※1RJ45(8極8芯)プラグのモジュラーケーブルで当社独自のツイストを行った専用ケーブルです。形状が同じでもLANケーブルや他社製ケーブルはご使用になれませんのでご注意下さい。
  • ※2使用するコンピュータ・ディスプレイは使用する解像度で、2種類以上のリフレッシュレートに対応しているものをご使用ください。
