片方向画像転送システムLNET-620仕様

片方向画像転送システム「LNET-620」

システム仕様

対応信号 アナログRGB
転送方式 ハードウェア転送
転送方向 片方向(先生側→学生側) 一斉転送
中間ディスプレイ接続台数 / システム 最大120台※1
スチューデントユニット
接続台数/システム
最大60台※1
対応解像度 SXGA(1280 × 1024)※2 ※3
送信ソース数 アナログRGB × 2
ビデオ(NTSC) × 3※4 ※5
TBC付きアップスキャンコンバータ XGA(1024 × 786)対応
接続方式 4ライン × スチューデントユニット 15台までのデイジーチェーン方式
接続ケーブルの本数 2本※6
  • ※1スチューデントユニット最大60台接続可能。スチューデントユニット1台につき中間ディスプレイを2台接続可能。
  • ※2パソコン・ディスプレイは、使用する解像度で2種類以上のリフレッシュレートに対応しているものをご使用ください。
  • ※3標準仕様を超える解像度にも多数の対応実績がございます。詳しくは営業部までお問合せください。
  • ※4ビデオ信号(NTSC)はアップスキャンコンバータによりアナログRGB信号に変換して転送。
  • ※5ビデオの静止画は機種により乱れることがありますので、TBC内蔵型のビデオデッキをお勧めします。
  • ※6マスター装置に1台のスチューデントユニットを接続するために必要なモジュラーケーブルの本数です。デイジーチェーンで後段のスチューデントユニットを接続する場合も同様のケーブルを使用します。

機器仕様

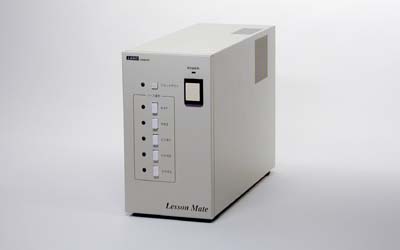

マスター装置(先生用)

マスター装置 LNET-M620
型番 LNET-M620
映像入力 アナログRGB × 2(D-Subミニ15Pin)
ビデオ(NTSC) × 3(S映像端子/ビデオ映像端子)※1
映像出力 アナログRGB × 4(D-Subミニ15Pin)
  • 先生用PCの折り返し用出力 × 2
  • 確認用ディスプレイ用出力 × 1
  • プロジェクタ用出力 × 1
スチューデントユニット出力用ポート × 4※2
消費電力 AC100V ±10% (50/60Hz)  400W以下(スチューデントユニット60台接続時)
外形寸法 116(W) × 291(D) × 205(H) mm (但し突起部分を除く)
重量 約4kg
付属品
  • 先生パソコン~マスター装置間用RGBケーブル(D-Subミニ15Pinオス~オス 3m) × 1本
  • S端子ビデオケーブル × 1本
  • ターミネータ × 4セット
  • 電源ケーブル × 1本
  • アース線 × 1本
  • ※1ビデオ信号(NTSC)はアナログRGB信号(XGA)に変換して中間ディスプレイに転送。
  • ※2モジュラーケーブルで接続したスチューデントユニットを経由して中間ディスプレイに転送。

スチューデントユニット(学生用)

型番 LNET-S620
端末接続台数 スチューデントユニット1台につき中間ディスプレイ2台
映像入力 ※マスター装置からの映像信号はモジュラーケーブル※1 ※2にて入力
映像出力 中間ディスプレイ接続端子 × 2(D-Subミニ15Pin)
電源 マスター装置より供給
外形寸法 140(W) × 80(D) × 47(H) mm (但し突起部分を除く)
重量 約200g
付属品
  • RGB延長ケーブル(アナログRGB D-Subミニ15Pin オス-メス) × 1本
  • スチューデントユニット間ケーブル × 1組(8Pinモジュラーケーブル2本組)※1 ※2
  • ※1RJ45(8極8芯)プラグのモジュラーケーブルで当社独自のツイストを行った専用ケーブルです。形状が同じでもLANケーブルや他社製ケーブルはご使用になれませんのでご注意下さい。
  • ※2教室のレイアウトに応じて適切な長さのケーブルを添付して出荷いたします。
