マスタースレーブ接続キット(LNET-830/834用)

マスタースレーブ接続キット LNET-MS83x

LNET-MS83A/MS83S

  • 授業支援システムを2システム使って2教室分離統合機能を実現します。
  • 2教室を統合して大教室として使用したり、各々個別の教室として授業を行うことができます。

製品概要

マスタースレーブ接続キットは、2教室の『LNET』システムを一つに統合して2教室分離統合機能を実現するためのオプションです。

標準機能では二つの教室にある授業支援システムを各々の教室用の別システムとして運用しますが、「マスタースレーブ接続キット」をご購入いただきますと、2教室の授業支援システムを統合して一つの教室と見立てた運用が可能となります。

2教室分離統合機能では、二つの教室を別々に使用するモード(分離モード)と、一つのシステムとして運用するモード(統合モード)を任意に切り替えることができます。
統合モードでは、2教室のうち、一方の教室を主教室とし、他方を副教室という形の一つのシステムとしての運用を可能にすることで多人数の学生に対して講義を実施できるため、物理的な教室の枠にとらわれることなく、自由な講義を展開していただけます。

『LNET』のマスター装置同士をM/S延長ユニットと専用のケーブルで接続することで構築は完了しますので、シンプルな機器構成を維持することができます。

分離/統合のイメージ図

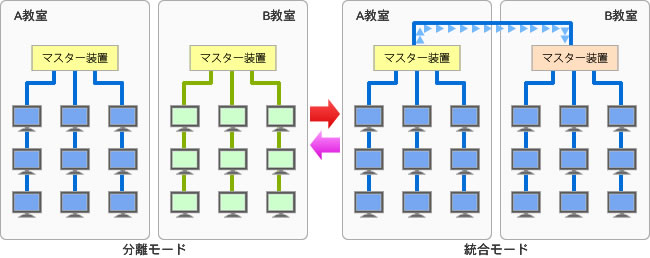

2教室分離統合機能イメージ図

【分離モード】

二つの教室(A教室、B教室)を各々別の教室として運用するモードです。

【統合モード】

2教室全体を一つのシステムとして操作することができます。いずれかの教室が主教室となり、『LNET』の操作を行います。主教室はどちらの教室も選択いただけますので、講義に応じてご選択ください。

接続イメージ図

マスター装置間が6m以上の場合

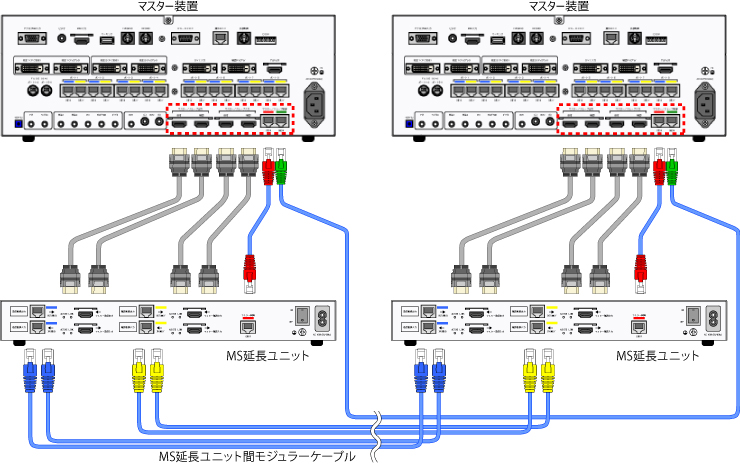

マスタースレーブ接続キット LNET-MS83A 接続イメージ図

マスター装置間が5m以下の場合

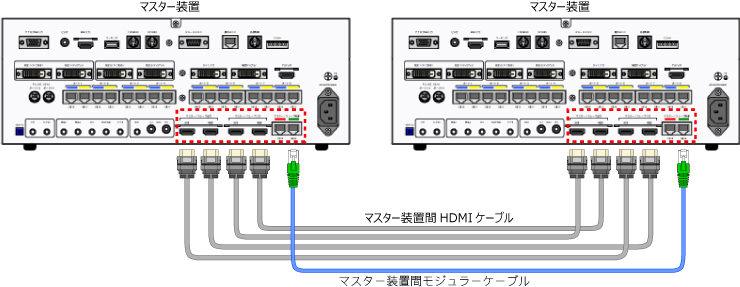

マスタースレーブ接続キット LNET-MS83S 接続イメージ図

適用製品

型番 適用
LNET-MS83A マスター装置間の長さが6m~50mの場合
LNET-MS83S マスター装置間の長さが5m以下の場合

製品構成

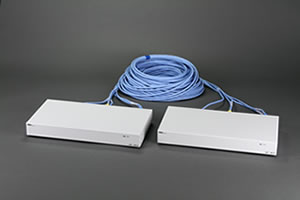

LNET-MS83A
  • M/S延長ユニット × 2
  • M/S延長ユニット~M/S延長ユニット間モジュラーケーブル(5本組 最長50m) × 1
  • M/S延長ユニット~マスター装置間HDMIケーブル(1m) × 8
  • M/S延長ユニット~マスター装置間モジュラーケーブル(赤 1m) × 2
  • ACケーブル × 2
  • アース線 × 2
  • コネクタクランプ × 16
M/S延長ユニット 仕様
外形寸法 370(W) × 200(D) × 44(H) mm(但し、突起部除く)
重量 約2.0kg
  • M/S延長ユニット~M/S延長ユニット間モジュラーケーブルは、6~50mまでで長さをご指定頂いけます。
LNET-MS83S
  • マスター装置間モジュラーケーブル(緑 最長5mまで) × 1
  • マスター装置間HDMIケーブル(最長5mまで) × 4
  • コネクタクランンプ × 8
