デジタル片方向画像音声転送システムLNET-820仕様

デジタル片方向画像音声転送システム LNET-820

システム仕様

対応信号 HDMI
対応解像度 最大フルHD(1920×1080ドット)まで
転送方式 ハードウェア転送
転送方向 片方向(先生側→学生側) 一斉転送
中間ディスプレイ接続台数 / システム 最大64台※1
スチューデントユニット 接続台数 / システム 最大32台※2
接続方式 4ライン×スチューデントユニット8台までのデイジーチェーン方式
スチューデントユニット接続に要するケーブル本数 2本※3
  • ※1スチューデントユニット(子機)1台につき中間ディスプレイ2台接続可能なLNET-S820を用いた場合の台数です。LNET-S834を用いた場合は、中間ディスプレイ接続台数は最大32台になります。
  • ※24ライン×8台までのスチューデントユニットを接続可能。専用モジュラーケーブルによるデイジーチェーン方式。
  • ※3マスター装置に1台のスチューデントユニットを接続するために必要なモジュラーケーブルの本数です。RJ45(8極8芯)プラグのモジュラーケーブルを2本1組で使用します。デイジーチェーンで後段のスチューデントユニットを接続する場合も同様のケーブルを使用します。

機器仕様

マスター装置

LNET-820 マスター装置

型番 LNET-M820
入力系統 デジタルHDMI×1
出力系統 スチューデントユニット出力用ポート×4※1
電源 AC100V ±10% (50/60Hz) 16W以下(26VA以下)
外形寸法 400(W)×200(D)×48(H) mm (但し突起部分を除く)
重量 約0.8Kg
付属品
  • HDMIケーブル(3m)×1
  • ダストカバー×1式
  • ACケーブル×1本
  • アース線×1本
  • CD(マニュアル)×1枚
  • ※1モジュラーケーブルで接続したスチューデントユニットを経由して中間ディスプレイに転送。

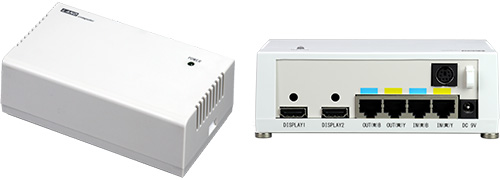

スチューデントユニット

HDMI出力端子タイプ

LNET-820 スチューデントユニット HDMI出力端子タイプ

型番 LNET-S820
出力系統 デジタルHDMI×1(2分配)
対応台数 スチューデントユニット1台につき、中間ディスプレイ2台接続可能
電源 6W以下(11VA以下)
外形寸法 140(W)×80(D)×47(H) mm (但し突起部分を除く)
重量 約240g
付属品
  • ACアダプタ×1(サイズは下記画像を参照してください。)
  • 専用モジュラーケーブル(ケーブルは15m/10m/6m/4m/3mの中からお選び下さい。)

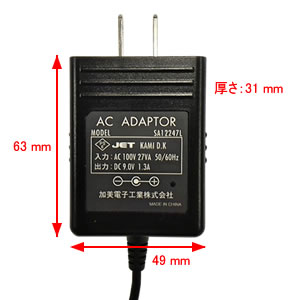

ACアダプタ(付属品)
ACアダプタのサイズ
  • DVIはシングルリンク、ドットクロックは150MHzまでの対応となります。UXGAには対応しておりません。
  • 付属の専用モジュラーケーブルは最長で15mです。15mを超える長さが必要な場合は営業部へご相談ください。
  • HDCP対応のディスプレイをご用意ください。
  • スチューデントユニット台数が32台を超える場合は、営業部へご相談ください。
  • 製品の仕様・デザイン等は予告なく変更することがあります。
  • LNETは、当社の登録商標です。その他の会社名・製品名は各社の商標または登録商標です。
