片方向画像転送システム LNET-730

システム仕様

対応信号 アナログRGB
転送方式 ハードウェア転送
転送方向 片方向（先生側→学生側）　一斉転送
中間ディスプレイ接続台数 / システム 最大100台※1
スチューデントユニット 接続台数 / システム 最大50台※2
対応解像度 最大WUXGA（1920 × 1200ドット）まで
送信ソース数 アナログRGB × 3 ／ ビデオ（NTSC） × 3※3 ※4
TBC付きアップスキャン
コンバータ		 SXGA（1280 × 1024）対応
接続方式 8ライン × スチューデントユニット8台までのデイジーチェーン方式※2
接続ケーブルの本数 1本※5
消費電力
  • 待機時（スタンバイ） ： 4.9W
  • 最大消費電力（白画面転送） ： 62W
  • ブルーバック画面転送時 ： 55W
※学生40名での構成時（中間ディスプレイ20台　スチューデントユニット10台）
  • ※1スチューデントユニット1台につき中間ディスプレイ2台まで接続可能。
  • ※28ライン×8台までのスチューデントユニットを接続可能。モジュラーケーブルによるデイジーチェーン方式。専用モジュラーケーブルと通常のLANケーブルのどちらでも接続可。
  • ※3ビデオ信号（NTSC）はアップスキャンコンバータによりアナログRGB信号に変換して転送。
  • ※4ビデオの静止画は機種により乱れることがありますので、TBC内蔵型のビデオデッキをお勧めします。
  • ※5マスター装置に1台のスチューデントユニットを接続するために必要なモジュラーケーブルの本数です。デイジーチェーンで後段のスチューデントユニットを接続する場合も同様のケーブルを使用します。

機器仕様

マスター装置　機器仕様

マスター装置 LNET-M730W

型番 LNET-M730R
映像入力 アナログRGB × 3（D-Subミニ15Pin）
ビデオ（NTSC） × 3（S映像端子/映像端子）※1
映像出力 アナログRGB × 4（D-Subミニ15Pin）
  • 先生用PCの折り返し用出力 × 2
  • 確認用ディスプレイ用出力 × 1
  • プロジェクタ用出力×1
スチューデントユニット出力用ポート × 8※2
電源 AC100V ±10% (50/60Hz)　 400VA以下（スチューデントユニット50台接続時）
外形寸法 370(W) × 280(D) × 88(H)mm （但し突起部分を除く）
付属品
  • 操作ボックス（専用ケーブル含む） × 1式
  • マーキング用マウス（延長ケーブル含む） × 1式
  • モジュラーケーブル（スチューデントユニット台数分） × 1式（任意） ケーブルは15m/10m/6m/3mからお選びください。※3
  • 先生PC～マスター装置間用RGBケーブル（D-Subミニ15Pinオス～オス 3m） × 2本
  • RS-232Cケーブル × 1本
  • ダストカバー × 1式
  • ACケーブル × 1本
  • アース線 × 1本
  • マニュアル・セットアップCD × 1枚
  • ※1ビデオ信号(NTSC)はアナログRGB信号に変換して中間ディスプレイに転送。
  • ※2モジュラーケーブルで接続したスチューデントユニットを経由して中間ディスプレイに転送。
  • ※3RJ45（8極8芯）プラグのモジュラーケーブルです。お客様でご用意されたLANケーブルでも接続できます。その場合はお知らせください。

操作ボックス　機器仕様　※マスター装置付属品

操作ボックス LNET-C730

型番 LNET-C730
電源 マスター装置より供給
外形寸法 136(W) × 102(D) × 24(H)mm （但し突起部分を除く）

スチューデントユニット　機器仕様

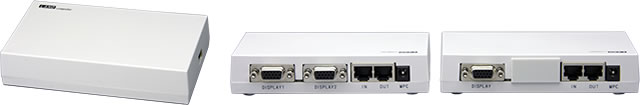

スチューデントユニット LNET-S730/S730S

型番：LNET-S730
接続台数 スチューデントユニット1台につき、中間ディスプレイ2台接続可能
映像出力 アナログRGB（D-Subミニ15Pin） × 2
電源 マスター装置より供給
外形寸法 140(W) × 80(D) × 28(H) mm　（但し突起部分を除く）
付属品 教室レイアウトによっては、1台のスチューデントユニットにつき、1本のアナログRGB延長ケーブル（3m）を無償にて付属いたしますので、ご相談ください。
型番：LNET-S730S
接続台数 スチューデントユニット1台につき、中間ディスプレイ1台接続可能
映像出力 アナログRGB（D-Subミニ15Pin） × 1
電源 マスター装置より供給
外形寸法 140(W) × 80(D) × 28(H) mm　（但し突起部分を除く）
付属品 ※RGB延長ケーブルは付属しません。
  • ※デュアルブート環境でも問題なく動作します。
  • ※ファンクション設定やロック機能はソフトウェア制御となるためWindowsのみ対応です。
  • ※商品の仕様･デザイン等は予告なしに変更することがあります。
  • ※「LNET」は当社の登録商標です。その他の会社名・製品名は各社の商標または登録商標です。
