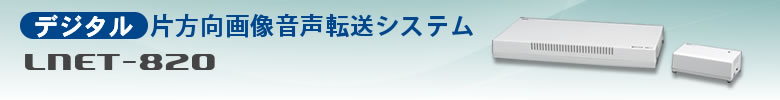

デジタル片方向画像音声転送システムLNET-820システム構成
【本製品は製造・販売を終了しました】
機器構成
| 型番 | 品名 | 備考 |
|---|---|---|
| LNET-M820 | マスター装置 | 画像音声転送装置 主装置 |
| LNET-S820 | スチューデントユニット | 画像転送装置 子機 |
システム構成
- ※LNET-820はHDCP対応です。中間ディスプレイはHDMI接続でHDCP対応のディスプレイをご用意ください。
- ※ご用意いただく中間ディスプレイは、全て同じものを揃えて頂くことをお勧め致します。
- ※マスター装置のプロジェクタ出力ポートはHDMI端子になっております。必要に応じてHDMI延長器を、別途ご用意ください。
- ※LNET-S820のスチューデントユニットは2台の中間ディスプレイへ映像出力を行います。中間ディスプレイとユニットの距離が離れる場合は、長尺のHDMIケーブルを別途ご用意ください。
- ※ビデオ信号やアナログRGB信号等 を入力する場合には、別途A/Dコンバータ等をご用意ください。
- ※マスター装置とスチューデントユニットそれぞれにコンセントをご用意ください。
- ※ご採用になるディスプレイを検証のためお貸出を依頼する場合がございます。
- ※HDCP非対応のディスプレイには 転送が行えません。
- ※構成イメージ図の「LANケーブル」は2本1組となります。ケーブルは弊社が製品に添付する「専用ケーブル」を必ずご利用ください。
