3対1のアナログRGB切替器(モニター切替器)

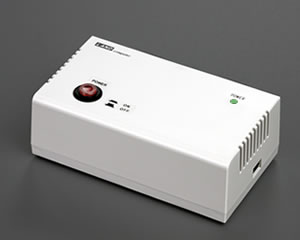

アナログRGB信号入力セレクタ「LMS-31A」

アナログRGB信号入力セレクタ

LMS-31A

  • 型番:LMS-31A
  • 価格:オープン価格
  • アナログRGB 1入力
  • アナログRGB 1出力
  • 対応解像度 WUXGA
  • 外部制御 RS-232C
  • 外部制御 接点
  • RoHS対応
  • テスト貸出しサービス

製品概要

アナログRGB信号入力セレクタ「LMS-31A」は、3系統いのパソコンのモニター信号(アナログRGB信号)を切替えて出力するモニター切替器です。切替え操作はRS-232Cのコントロール信号又は、接点信号を使用して制御します。

  • この製品は、入力切替の手動スイッチが付いておりません。RS-232Cのコントロール信号又は、接点信号を使用して制御する必要があるため、開発スキルを要します。詳細は、製品マニュアルをご確認ください。
  • 手動で切り替える場合はオプションのLMS-31A用外部スイッチ(下記)をご利用ください。

特長

3入力のモニター信号を切替えます

3系統のアナログRGB信号の入力を切替えて出力するRGB信号切替器(モニター切替器)です。

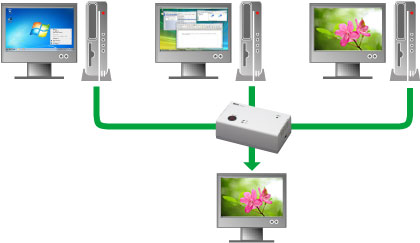

3入力1出力のモニター信号を切替えます

  • プラグアンドプレイはコネクタ1のみの対応になります。

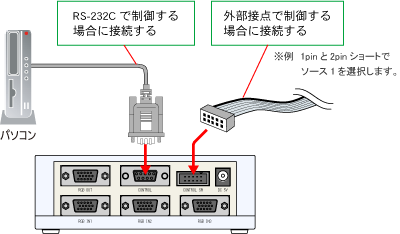

RS-232Cまたは外部接点による切替え制御

切替えは、RS-232Cのコントロール信号又は接点信号で行います。パソコンからRS-232C信号による制御のプログラムで自動制御をすることも可能です。(製品マニュアルに切替え制御用サンプルプログラム記載しています。)

RS-232Cまたは外部接点による切替え制御

WUXGA・フルHD標準対応

対応解像度はVGA~最大WUXGA(1920×1200)までのRGB画像に対応しますので、高解像度の画像を鮮明なままに切替えることができます。

解像度 WUXGA対応

有害物質の使用を制限したRoHS指令に対応 ~ 環境に配慮した製品作り

環境に配慮した製品作りの取り組みとして、人体や環境に有害な10種類の物質の使用を制限したRoHS指令に対応しています。(RoHSは10物質対応(EU)2015/863です)

RoHS対応

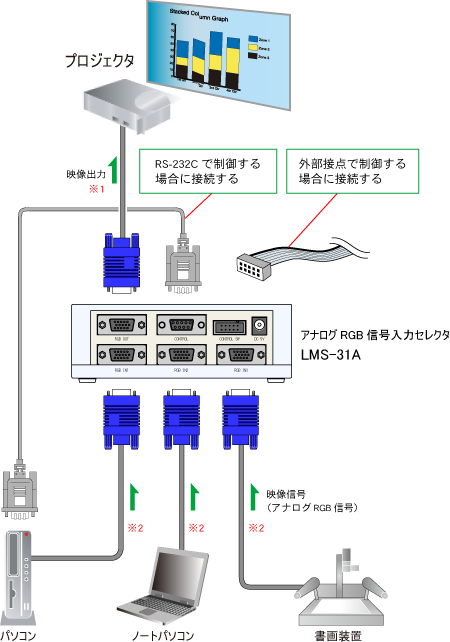

接続例

アナログRGB信号入力セレクタ LMS-31A 接続例

  • ※1出力側のRGBケーブルは最長10mです。
  • ※2入力側のRGBケーブルは最長5mです。

使用事例

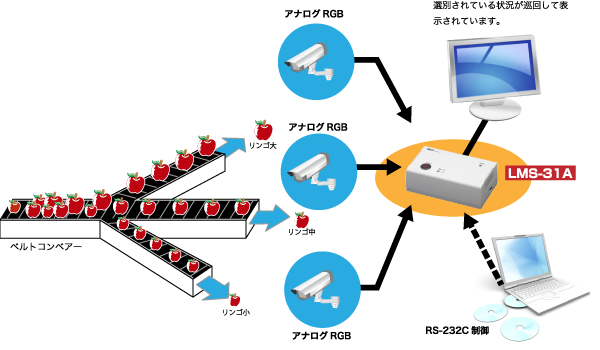

農作物の選別状況の監視システムの一部として使用

アナログRGB出力ができるCCDカメラを使って農作物の選別された状況をモニタリングするシステムの一部として使用されています。(RS-232C制御)

LMS-31A 使用事例「農作物の選別状況の監視システムの一部として使用」

仕様

対応解像度 VGA・SVGA・XGA・SXGA・UXGA・WUXGA
入力端子 D-Subミニ15ピンコネクタ × 3 (アナログRGB信号)
※コネクタ1はプラグアンドプレイ機器接続用
出力端子 D-Subミニ15ピンコネクタ × 1 (アナログRGB信号)
制御端子 D-Sub 9ピン メス × 1 (RS-232C制御用)
10ピンピンヘッダ × 1 (外部接点信号制御用)
消費電力 AC100V 1.8W以下(2.4VA以下)
外形寸法 140(W) × 80(D) × 47(H) mm (但し突起部分を除く)
重量 約250g
付属品
  • RS-232C制御切換え用サンプルプログラム(Visual Basicのソースリストがマニュアルに記載されています)
  • ACアダプタ
  • RGBケーブル、RS-232Cケーブルは付属していませんので別途ご用意ください。

製品写真

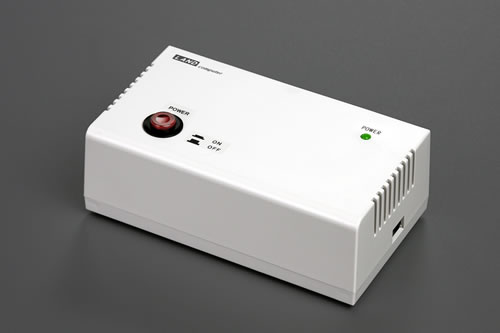

上面

アナログRGB信号入力セレクタ LMS-31A上面写真

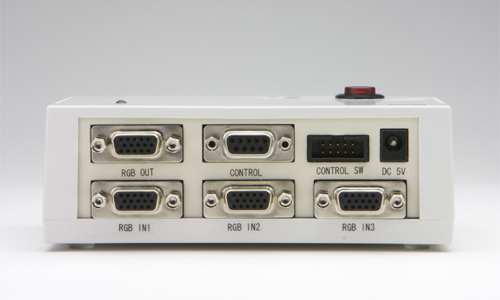

背面

アナログRGB信号入力セレクタ LMS-31A背面写真

オプション

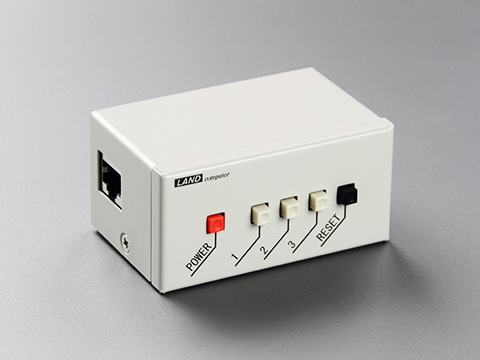

LMS-31A用外部スイッチ

LMS-31A用外部スイッチ

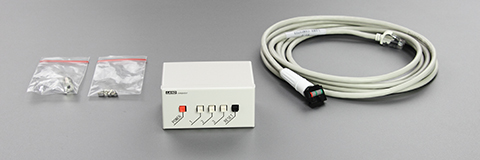

LMS-31A用外部スイッチ 本体 付属品

型番 LMS-S31A1
制御端子 RJ-45 コネクタ × 1
外形寸法 80(W) × 50(D) × 40(H) mm (但し突起部分を除く)
重量 約200g
付属品 MILコネクタ-RJ45コネクタ変換ケーブル3m × 1
ゴム足 × 4、磁石 × 4、磁石取付用サラネジ × 4
※他社製品のモジュラーケーブルでも使用が可能となっています。また、ケーブルを延長する場合は、ケーブル長は50m以内でご使用ください。
※ゴム足は、LANポートがある面とその背面での貼り付けはしないでください。

ブランチケース取付金具

机や壁、床などに固定するための取付金具です。

品名 型番 適用
ブランチケース取付金具 LNT-STUTK 机や壁、床などに固定するための取付金具

「ブランチケース取付金具」の詳細は下記リンクより製品ページをご覧ください。

ダウンロード情報

製品マニュアル(ユーザーズガイド・使用説明書)

製品マニュアル(ユーザーズガイド・使用説明書)をPDF形式でご覧いただけます。

下記のリンク先のダウンロードページよりファイルをダウンロードしてください。

タイムスイッチソフト(フリーソフト)

「アナログRGB信号入力セレクタ LMS-31A」をRS-232C通信で外部から制御し、予め設定した間隔に合わせて入力ソースを自動で切替え動作を行うソフトウェアです。

下記のリンク先のダウンロードページよりファイルをダウンロードしてください。
