4K/30Hzの高解像度に対応した1入力4出力HDMI分配器

4K/30Hzの高解像度に対応した1入力4出力HDMI分配器 LSP-HD14 製品写真

1入力4出力HDMI分配器

LSP-HD14

  • 型番:LSP-HD14
  • 価格:オープン価格
  • HDMI入力1
  • HDMI出力42
  • 対応解像度 4K/30Hz
  • RoHS対応

製品概要

「LSP-HD14」は、最大4K×2K/30Hzの高解像度に対応し、1系統のHDMI入力端子の画像・音声を4分配出力するHDMI分配器です。
ディスプレイのEDID(Extended Display Identification Data)をラーニングする機能を搭載していますので、パソコン等のソース側の機器に特定のEDIDを返すことができるため、安定した画像表示が可能です。

4つの出力端子毎に出力をON/OFFできるブラックアウト機能(接点制御による)を有していますので、セミナーや講義などで特定の映像機器に映像を一時的に映したくない場合などに役立します。

特長

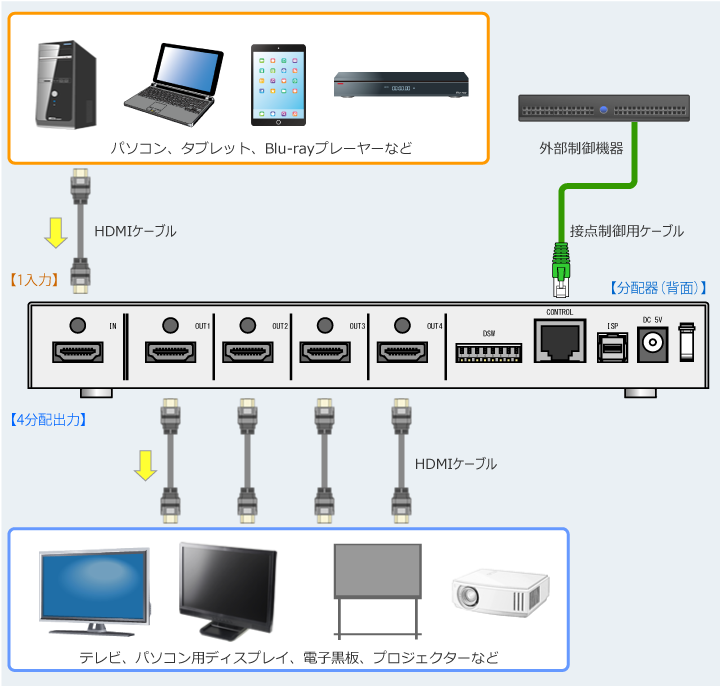

HDMI入力の映像・音声を4分配して出力

パソコン、タブレット、Blu-rayプレーヤーなどのHDMI機器の映像・音声を高画質、高音質のまま4分配して、HDMI機器に同時に出力します。

DMI入力の映像・音声を4分配して出力

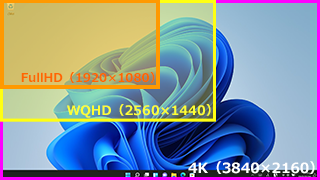

4K/30Hzの高解像度に対応

解像度はVGA(640 × 480)~ 最大4K(3840 × 2160/30Hz)までに対応します。高解像度の画像を鮮明なままに分配することができます。

解像度 4K対応

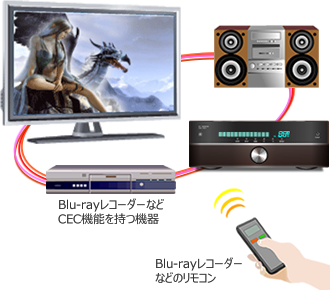

機器相互に制御信号のやり取りをするCEC機能に対応

HDMIのCEC機能に対応しています(OUT1のみ)ので、CEC機能に対応した機器を「LSP-HD14」で接続すると、HDMIケーブルを通して電源のON/OFFや録画制御などができます。

CEC(Consumer Electronics Control)とは、HDMIケーブルを通してテレビやレコーダーなどの機器間で制御信号をやり取りすることで、相互に操作を行うリンク機能のことです。メーカーにより「○○リンク」など独自の名称を使っています。

  • 全てのCEC対応機器の動作を保証するものではありません。

機器相互に制御信号のやり取りをするCEC機能に対応

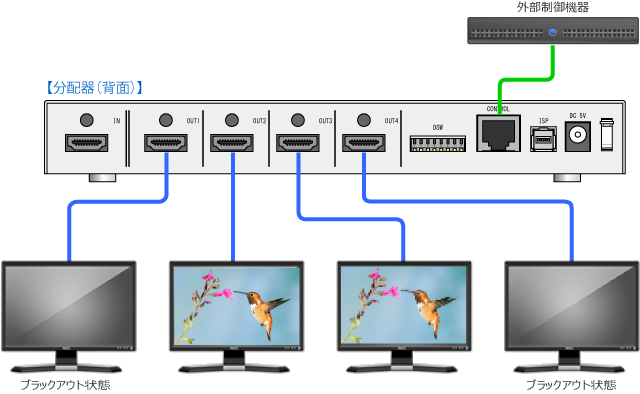

コネクタ毎に出力をON/OFFできるブラックアウト機能

ブラックアウト機能によりコネクタ毎に出力の映像をON/OFFできます。一時的に見せたくない機器の映像を真っ暗な状態(ブラックアウト)にします。

ブラックアウト機能は、外部機器から接点制御にて行います。

コネクタ毎に出力をON/OFFできるブラックアウト機能

ディスプレイからの情報取得と設定:EDID

パソコンやBlu-ray/DVDプレーヤーなどにディスプレイを繋いで正しく画像を表示するには、パソコンやBlu-ray/DVDプレーヤーなどの映像出力信号をディスプレイが対応する周波数と解像度に合せて正しく設定する必要があります。
通常、パソコンやBlu-ray/DVDプレーヤーなどのソース機器は電源を入れると、接続されているディスプレイやテレビなどの出力機器が対応する解像度や信号周波数の範囲などの情報をディスプレイに問い合わせして取得します。
ディスプレイには対応する周波数、解像度のほか、製造メーカー名や型式など、EDIDと呼ばれる情報が格納されています。これをプラグ・アンド・プレイの仕組みによりパソコンとディスプレイの間でやりとりする事によって、ディスプレイに正しく画像が表示されます。

「LSP-HD14」では、出力端子に接続したディスプレイからEDIDを自動的に取得して入力端子に接続したパソコン側に返す「EDID自動取得モード」と、特定のディスプレイのEDIDをラーニングしてLSP-HD14内部に保持したEDIDを常にパソコン側に返す「EDIDラーニングモード」があります。

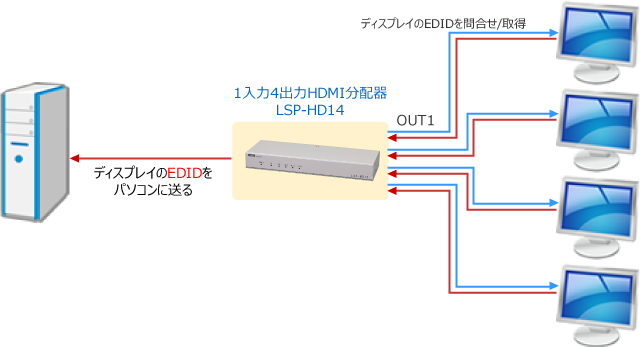

EDID自動取得モード

OUT端子の番号の1から2の順番に、接続されたディスプレイのEDIDを読み込み、最初に読み込んだEDIDをソース機器(パソコンなど)に伝えます。
接続するディスプレイがすべて同じ型番のものを接続する場合や、OUT端子に接続するディスプレイを変更する頻度が多い場合は、EDID自動取得モードでご使用ください。(LSP-HD14を持ち運んで訪問先のディスプレイを接続する場合など)

EDID自動取得モード

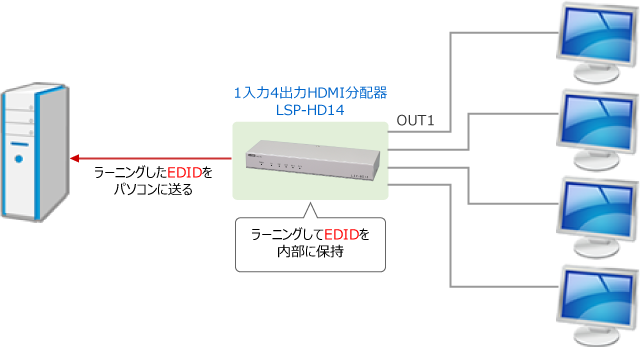

EDIDラーニングモード

ラーニングモードにはSXGA またはFullHD の解像度に固定して設定する方法と、特定のディスプレイ情報を記録する方法があります。

EDIDラーニングモード

以下の場合は、ラーニングモードでご使用ください。

  • OUT端子に接続するディスプレイを頻繁に変更しない場合
  • 対応解像度が異なるディスプレイを混在して接続する場合
  • EDID自動取得モードで表示できない(Out of Range)ディスプレイが発生する場合

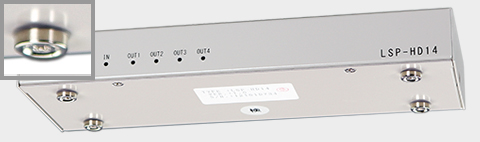

スチール製の机やラックに固定ができるマグネットを標準装備

ユニット1台につき4個のマグネットを取り付けた状態で出荷致します。

スチール製の机やラックに貼り付けることで設置環境を整えることができます。落下事故防止・いたずら防止などにも役立ちます。

スチール製の机やラックに固定ができるマグネットを標準装備 固定マグネットを取り付けた状態(底面)

HDMIケーブルが容易に抜けないようにするクランプが付属

HDMIケーブルは、ケーブル自体の重さでぐらついたり、抜け落ち易い点が気になることもあります。
「LSP-HD14」は、HDMIケーブルをコネクタクランプでユニットに固定することができますので、ぐらつきや不意の抜け落ちを防止することができます。

デジタルコンテンツの著作権保護技術『HDCP』に対応

HDCP(High-bandwidth Digital Content Protection)は、映像再生機器からディスプレイなどの表示機器にデジタル信号 を送受信する経路を暗号化し、コンテンツが不正にコピーされるのを防止する著作権保護技術(コピーガード)のひとつです。DVIやHDMIなどの接続を経由するデジタルコンテンツの転送で暗号化し不正コピーを防ぎます。

HDCP対応

HDCPに対応していますので、HDCP(著作権保護技術)で暗号化されているデジタルコンテンツも問題なく転送することができます。

株式会社ランドコンピュータは、HDCPのライセンス管理団体 Digital Content Protection LLC に正式に加盟し、ライセンス認証を取得しています。

有害物質の使用を制限したRoHS指令に対応 ~ 環境に配慮した製品作り

環境に配慮した製品作りの取り組みとして、人体や環境に有害な10種類の物質の使用を制限したRoHS指令に対応しています。(RoHSは10物質対応(EU)2015/863です)

RoHS対応

仕様

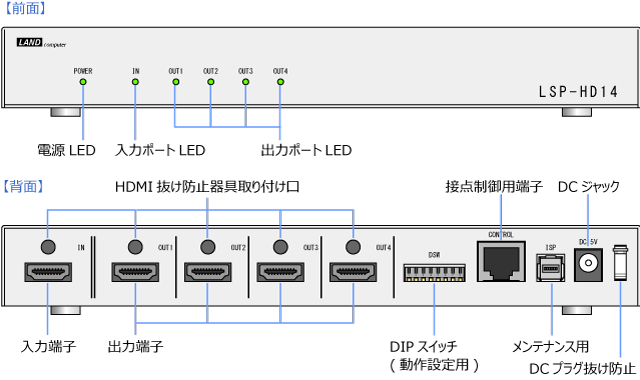

各部名称 前面 背面

対応解像度 640 × 480 ~ 3840 × 2160(30Hz)
入力 HDMI × 1
出力 HDMI × 4
制御端子 RJ-45コネクタ × 1
外形寸法 220(W) × 76(D) × 28(H) (※突起部分を除く)
動作環境条件 気温5 ~ 40℃ 湿度20 ~ 80%
消費電力 分配動作2.5W / スタンバイ1.4W
重量 0.5kg
付属品
  • HDMIケーブル(2m) × 2本
  • HDMI抜け防止器具 × 5個
  • ACアダプタ × 1個
  • ユーザーズガイド
