RGBケーブルを延長するアナログRGB信号延長(分配)器

アナログRGB信号延長器 LES-200A/B 製品写真

アナログRGB信号延長器

LES-200A/B

  • Aユニット(親機) 型番:LES-200A 価格:¥58,300(税込)
  • Bユニット(子機) 型番:LES-200B 価格:¥36,300(税込)
  • アナログRGB 1入力
  • アナログRGB 1出力
  • 対応解像度 フルHD
  • RoHS対応
  • テスト貸出サービス

製品概要

アナログRGB信号延長器『LES-200A/B』は、パソコンのRGBケーブル(モニターケーブル)を2分配できるアナログRGB信号延長器です。 フルHDの画像を最長100mまで、XGAでは最長200mまで延長が可能です。

Aユニット(親機)とBユニット(子機)のセットで使用します。Aのユニット(親機)には2台のBユニット(子機)の接続が可能なので、元画像を離れた場所に2分配することができます。
AユニットとBユニット間はノイズの影響を受けにくい専用のモジュラーケーブルで接続します。

特長

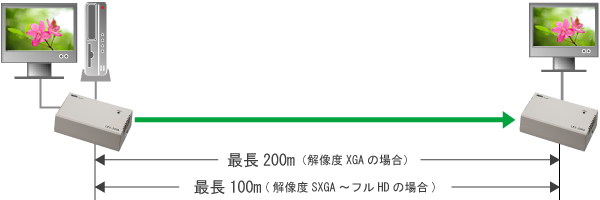

モニターケーブルを延長

パソコンのアナログRGB信号を、遠くのディスプレイや、プロジェクタへ延長します。
SXGA~フルHDで最長100mまで延長が可能。XGAの場合は最長200mまで延長できます。

モニターケーブルを延長

モニターケーブルを延長

AユニットとBユニットのセットで使用します。BユニットはAユニットに2台まで接続して画像を分配することができます。
Aユニット~Bユニット間は10m~200m(10m単位)までのオプションケーブルを用意。画像転送用の色ズレを少なくする特殊モジュラーケーブル(※室内用のみ)を使用しています。

モニターケーブルを延長

アナログディスプレイに対応

接続端子は標準のアナログディスプレイ用のミニD-Sub(15ピン)を採用していますので、お手持ちの一般的なアナログディスプレイを接続頂けます。

接続端子はミニD-Sub(15ピン)

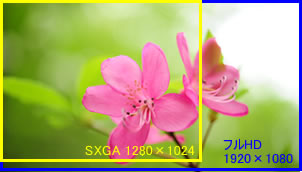

解像度はフルHDまで対応

対応解像度はXGA~最大フルHD(1920×1080)まで対応します。ワイドディスプレイにも対応していますので、幅広い用途にお使い頂けます。

解像度フルHDに対応

有害物質の使用を制限したRoHS指令に対応 ~ 環境に配慮した製品作り

環境に配慮した製品作りの取り組みとして、人体や環境に有害な10種類の物質の使用を制限したRoHS指令に対応しています。(RoHSは10物質対応(EU)2015/863です)

RoHS対応

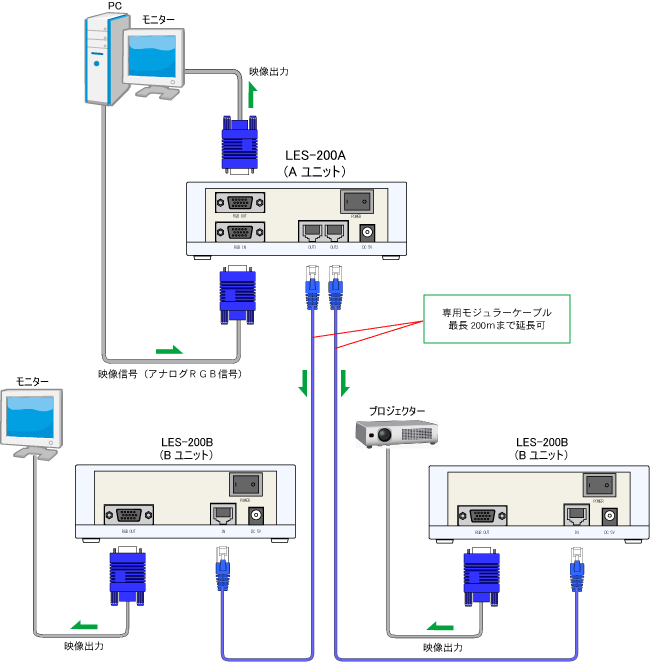

接続例

1台のAユニット(LES-200A)に2台のBユニット(LES-200B)を接続できます。
最長200mまで離して設置できますので、離れた2ヶ所にあるディスプレイなどにパソコン画面を転送することができます。

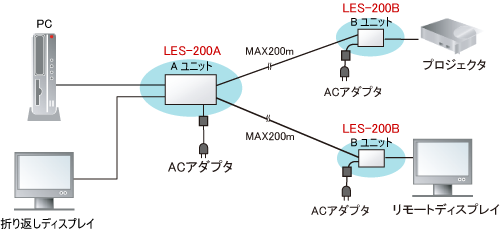

アナログRGB信号延長器 LES-200A/B 接続例

使用例 ~ プロジェクタを10m以上離して接続したい場合 ~

授業支援システム LNETシリーズでプロジェクタを10m以上離して接続したい場合、長いRGBケーブルを使うだけだとケーブルの品質に依存して信号が減衰して画質が低下したり映らなかったりする場合があります。このような場合に、LES-200A/BでRGBケーブルを延長してプロジェクタを接続すると、クリアな画像で映すことができます。

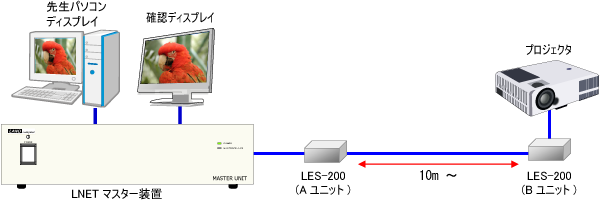

アナログRGB信号延長器 LES-200A/B でプロジェクタを10m以上離して接続する例

導入実績(接続構成例)

  • 1.対象機種:LES-200A/B+LCB-SA(SD)XXX
  • 2.利用目的:タッチパネルを利用している状況を別の場所で監視したい。
  • 3.接続機器構成:
    • 工場内(室内)
      • メーカー名:三菱電機株式会社
      • タッチパネル型番:GT1675M-VTBA
      • 接続距離:50m
    • 工場外
      • メーカー名:三菱電機株式会社
      • タッチパネル型番:GT2710-STBA(耐環境性強化モデル)
      • 接続距離:100m

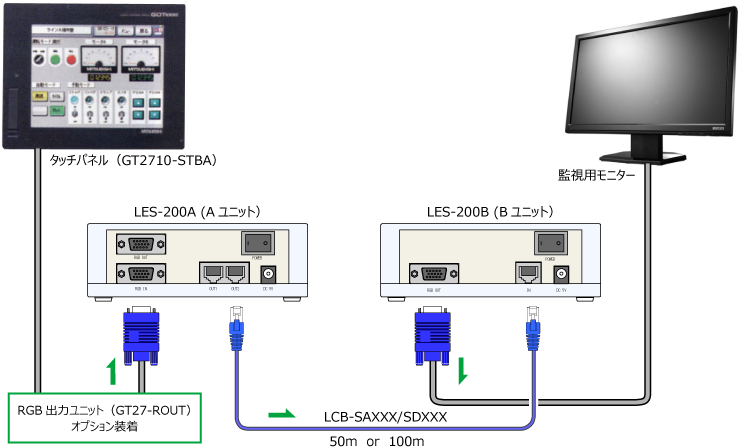

アナログRGB信号延長器 LES-200A/B 導入実績(接続構成例)

注意:接続される機器の型番や仕様などの違いにより、動作が異なる場合もございますので、 記載した内容で動作を保証するものではございません。あらかじめご了承ください。

主な仕様

■システム仕様
対応分解能
  • フルHD(1920 × 1080):100mまで
  • UXGA(1600 × 1200):100mまで
  • SXGA(1280 × 1024):100mまで
  • XGA(1024 × 768):200mまで
消費電力 AC100V 6W(1ユニットあたり)
使用環境 温度 10~35℃ 湿度 20~80%RH (結露の無い事)
■Aユニット(親機)
型番 LES-200A
入力 アナログRGBコネクタ(D-subミニ15pin)× 1
出力 アナログRGBコネクタ(D-subミニ15pin 折り返し用)× 1
8pin モジュラーコネクタ × 2
付属品 アナログRGBケーブル(D-subミニ15pin)× 1、ACアダプタ
消費電力 AC100V 2.5W以下(3.7VA以下)
外形寸法 140(W) × 80(D) × 47(H)mm(突起部除く)
重量 約200g(ケーブル、ACアダプタを除く)
■Bユニット(子機)
型番 LES-200B
入力 8pin モジュラーコネクタ × 1
出力 アナログRGBコネクタ(D-subミニ15pin)× 1
付属品 ACアダプタ
消費電力 AC100V 2.0W以下(2.8VA以下)
外形寸法 140(W) × 80(D) × 47(H)mm(突起部除く)
重量 約200g(ケーブル、ACアダプタを除く)

オプション

ケーブル

■ユニット間ケーブル(室内用)
型番 ケーブル長
LCB-SA10 10m
LCB-SA20 20m
LCB-SAxxx 30~200m(10m単位になります)
■ユニット間ケーブル(室外用)
型番 ケーブル長
LCB-SD10 10m
LCB-SD20 20m
LCB-SDxxx 30~200m(10m単位になります)
  • オプションケーブルの形状は、8pinのモジュラーケーブルです。
  • xxxには長さ(m)を示す数字が入ります。(例:LCB-SA100 100m)
  • 室外用ケーブルの場合、フルHD、UXGAなどの高解像度は50mまでとなります。
  • ケーブルのみ入用の方はお問い合わせください。
■取付金具
品名 型番 適用
ブランチケース取付金具 LNT-STUTK 机や壁、床などに固定するための取付金具

「ブランチケース取付金具」の詳細は下記リンクより製品ページをご覧ください。

PC周辺機器 ご利用イメージのご紹介

製品写真

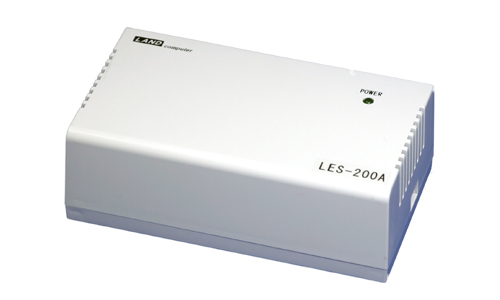

アナログRGB信号延長器『LES-200A』(パソコン側ユニット)

アナログRGB信号延長器『LES-200A』(Aユニット)上面

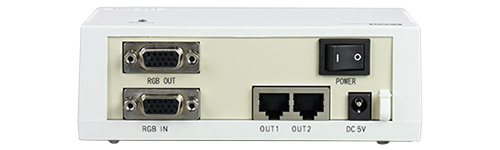

アナログRGB信号延長器『LES-200A』(Aユニット)背面

アナログRGB信号延長器『LES-200B』(周辺機器側ユニット)

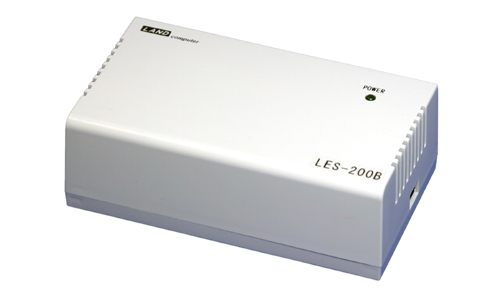

アナログRGB信号延長器『LES-200B』(Bユニット)上面

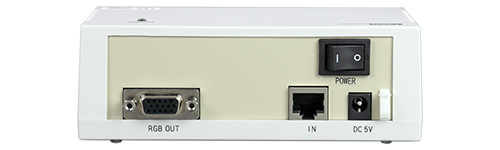

アナログRGB信号延長器『LES-200B』(Bユニット)背面
