スケーラー搭載デジタルマーカーユニット

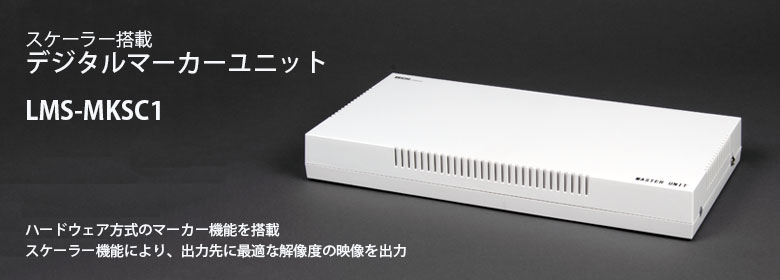

スケーラー搭載デジタルマーカーユニット「LMS-MKSC1」

  • 解像度フルHD対応
  • HDMI入力8
  • HDMI出力2
  • RS-232C外部制御
  • RoHS対応
  • 品名:スケーラー搭載デジタルマーカーユニット
  • 型番:LMS-MKSC1
  • 価格:¥132,000(税込)

製品概要

スケーラー搭載デジタルマーカーユニット「LMS-MKSC1」 は、HDMIの入力画像に、自由曲線や図形などを自由に描画できるマーキング機能(ビデオアノテーション機能)を搭載したHDMI分配器です。

マーキング機能により、パソコンやブルーレイ/DVDなどのHDMI端子からの入力画面(ソース画面)に対して描画を付加した画像を分配できます。軌跡や直線だけでなく、円や四角などの図形も自由に描画でき、描いた円の中に文字を書くことも可能です。

著作権保護技術HDCPに対応している為、ブルーレイやデジタル放送などHDCP対応環境が必要な映像コンテンツも転送することが可能です。

ご利用のシステムに組み込んで、RS-232C信号によって外部から本装置の動作を制御する事が可能です。
また、外部機器連動機能により、弊社製デジタル片方向画像音声転送システム『LNET-820』や他社製の切替器やマトリックススイッチ等と連動する事が可能です。

特長

1元画像に自由に描画ができるマーキング機能

ブルーレイやパソコンのデジタル映像出力をマーカーユニットの入力端子につなぐことで、自由にソース画面上に図形や文字を描画できます。
会議・授業・イベント等でポイントを提示して効果的に進行する事ができます。
解像度は1920×1080ドットまでの入力解像度に対応。

2HDMI端子・HDCPに対応

入出力は汎用性が高いHDMI端子を装備。
著作権保護システムのHDCPにも対応しているので、入力されるコンテンツや機器に幅広く対応するので安心です。

3スケーラー機能搭載

入力解像度を、出力するデバイスに合わせてサイズ調整できますので、色々な環境に対応でき、安心してご利用頂けます。
授業支援システム『LNET』シリーズと組みあわせることで、マーカー機能以外にも便利にシステム構築が可能となります。

4シームレス切替機能搭載

弊社の3入力1出力HDMI切替器「LMS-31D」や他社製切替器で映像を切替えた時も、シームレス切替機能により、映像表示機器を暗転させることなく、シームレスに映像が切替ります。

マーキング機能

パソコンやブルーレイ/DVDなどの教材画面にカラフルな書き込みをして転送できます。
軌跡や直線だけでなく、円や四角などの図形も自由に描画でき、描いた円の中に文字を書くことも可能です。

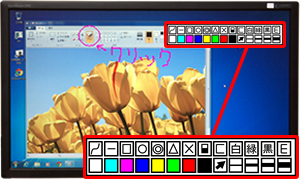

マーキング機能

NEW

ボード表示機能

ホワイトボードのように無地の画面に対して図形やフリーハンドの線を描画する機能です。
マーキングメニューの中から選択することができます。
ボードの色は白、緑、黒の3種類から選択できます。

  • 外部制御機器からRS-232C信号により制御することも可能です。ユーザーズガイドにてコマンドを開示しています。

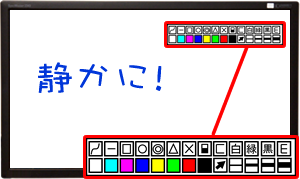

ボード表示機能

HDMI対応

HDMI(High-Definition Multimedia Interface)」入力端子を装備。ブルーレイプレーヤーなどの最新のAV機器をケーブル1本で接続して、フルHD(解像度1920×1080)のクリアな画像をデジタル転送することができます。

HDMI端子対応

株式会社ランドコンピュータは、HDMIのライセンス供与を行う団体HDMI LICENSING, LLCに加盟し、正式に認証を取得しています。

HDMI LICENSING, LLC HDMI Adopter:

HDCP対応

HDCP(High-bandwidth Digital Content Protection)は、映像再生機器からディスプレイなどの表示機器にデジタル信号 を送受信する経路を暗号化し、コンテンツが不正にコピーされるのを防止する著作権保護技術(コピーガード)のひとつです。DVIやHDMIなどの接続を経由するデジタルコンテンツの転送で暗号化し不正コピーを防ぎます。

HDCP対応

HDCPに対応していますので、HDCP(著作権保護技術)で暗号化されているデジタルコンテンツも問題なく転送することができます。

株式会社ランドコンピュータは、HDCPのライセンス管理団体 Digital Content Protection LLC に正式に加盟し、ライセンス認証を取得しています。

画面を切り替えた時に暗転しないシームレス切替機能

入力側に切替器を接続してソースを切替えた場合でも、出力側に接続したディスプレイがスタンバイに落ちることなく、シームレスな画面切替えが可能です。

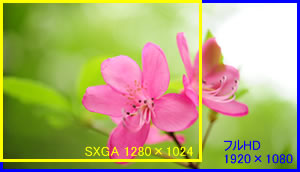

フルHD対応

パソコンの高解像度化は著しく、特にCADを使用する実習などでは高解像度の対応は必須となります。
フルHD(1920×1080ドット)までの解像度に対応しています。

解像度 フルHD対応

RS-232C通信による外部制御

入力の切替えは、フロントスイッチに加えて、RS-232C通信を利用して外部機器から制御することも可能です。

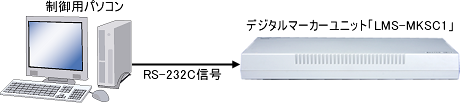

パソコンからRS-232C通信による外部制御(イメージ図)

  • 弊社が公開しているコマンドにてRS-232C制御が可能です。本製品のユーザーズ・ガイド掲載のコマンド一覧をご参照ください。

有害物質の使用を制限したRoHS指令に対応 ~ 環境に配慮した製品作り

環境に配慮した製品作りの取り組みとして、人体や環境に有害な10種類の物質の使用を制限したRoHS指令に対応しています。(RoHSは10物質対応(EU)2015/863です)

RoHS対応

構成イメージ

HDMI分配器との組合せ

出力側にHDMI分配器を接続すれば、マーキングした画像を分配してディスプレイに表示することができます。

スケーラー搭載マーカーユニット「LMS-MKSC1」 構成イメージ図

授業支援システム『LNET-820』との組合せ

授業支援システム『LNET-820』と組合せた構成では、ソースセレクタとして3入力1出力HDMI切替器「LMS-31D」で選択された教材画面を入力として、スケーラー搭載マーカーユニット「LMS-MKSC1」にてマーキングを行い、教材画面とマーキングが合成された画像をデジタル片方向画像音声転送システム『LNET-820』で配信し、中間ディスプレイに表示して学生に提示することができます。

スケーラー搭載マーカーユニット「LMS-MKSC1」 構成イメージ図 授業支援システム『LNET-820』との組合せ

仕様

入力 HDMI × 1
出力 HDMI × 2
外部制御 RS-232C(D-Sub9ピン オス × 1)
対応解像度 入力

[スクエア]
VGA(640 × 480) SVGA(800 × 600) XGA(1024 × 768) SXGA(1280 × 1024)

[ワイド]
480P(720 × 480) 1080i(1920 × 540) 720P(1280 × 720) WXGA_P4_UNDER(1600 × 900 / 97.8MHz) WXGA_P4_OVER(1600 × 900 / 108MHz) FullHD(1920 × 1080 / 138.5MHz) FullHD(1920 × 1080 / 148.5MHz)

出力

[スクエア]
SXGA(1280×1024)

[ワイド]
WXGA_P4_UNDER(1600 × 900 / 97.8MHz) WXGA_P4_OVER(1600 × 900 / 108MHz) FullHD(1920 × 1080 / 138.5MHz) FullHD(1920 × 1080 / 148.5MHz)

HDCP 1.4
制御方法 RS-232C通信による外部制御方式、DIPスイッチ
消費電力 AC100V ±10% (50/60Hz)/10W以下(14VA以下)
外形寸法 400(W) × 200(D) × 48(H)mm(但し、突起部除く)
重量 約1.0Kg
付属品

マーキングマウス、HDMIケーブル(1m) × 1、ACコード、アース線、クイックガイド(取扱説明書・サンプルプログラム入手URL記載)、コネクタクランプ × 3

オプション

マーキング機能は、標準仕様ではマウスを使って操作しますが、オプションの「液晶タブレット対応マーキング」を適用することで、液晶ブレットを接続し、ペンを使って液晶タブレット上でスムーズにマーキングを行うことが可能になります。

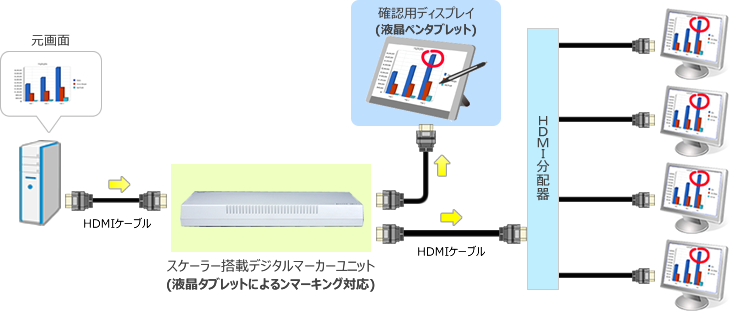

オプションの「液晶タブレット対応マーキング」に対応した構成
PC周辺機器の適用製品
型番 対応サイズ 適用
LNT-LTM22H 21.5型液晶ディスプレイ アイ・オー・データ製マルチタッチ対応液晶ディスプレイ「LCD-MF224FDB-T」対応

「液晶タブレット対応マーキング」の詳細は下記リンクより製品ページをご覧ください。

製品写真

スケーラー搭載デジタルマーカーユニット LNT-MKSC1 前面

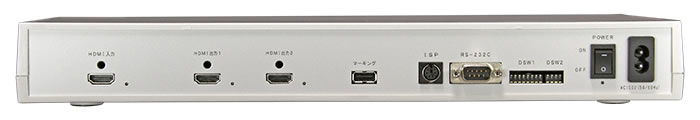

スケーラー搭載デジタルマーカーユニット LNT-MKSC1 背面
