PC周辺機器ご利用イメージ
トグルスイッチで監視画面を切り替えたい（お客様からのご相談事例）

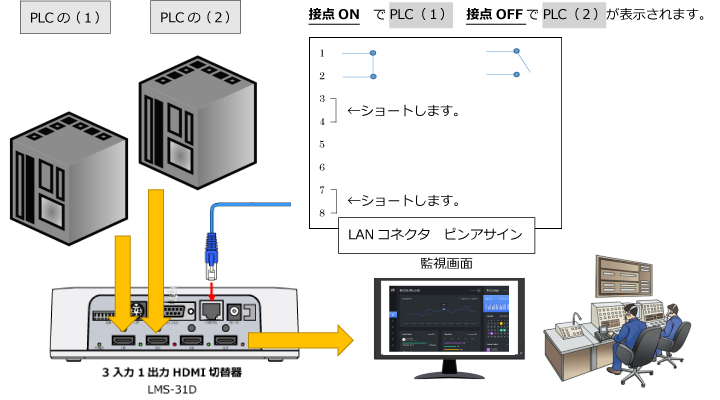

LMS-31Dにて２つのソースを1つのトグルスイッチ（単極単投）で切り換える場合の接点端子の接続例です。
※オルタネイトタイプのプッシュスイッチでも可能です。
- 接点制御にて複数の接点をショートさせた場合に若い番号が優先される機能を使用して１接点でソース切り替えを実現します。
- LMS-31A（アナログRGBセレクタ）でも、同様の切り替えが可能です。

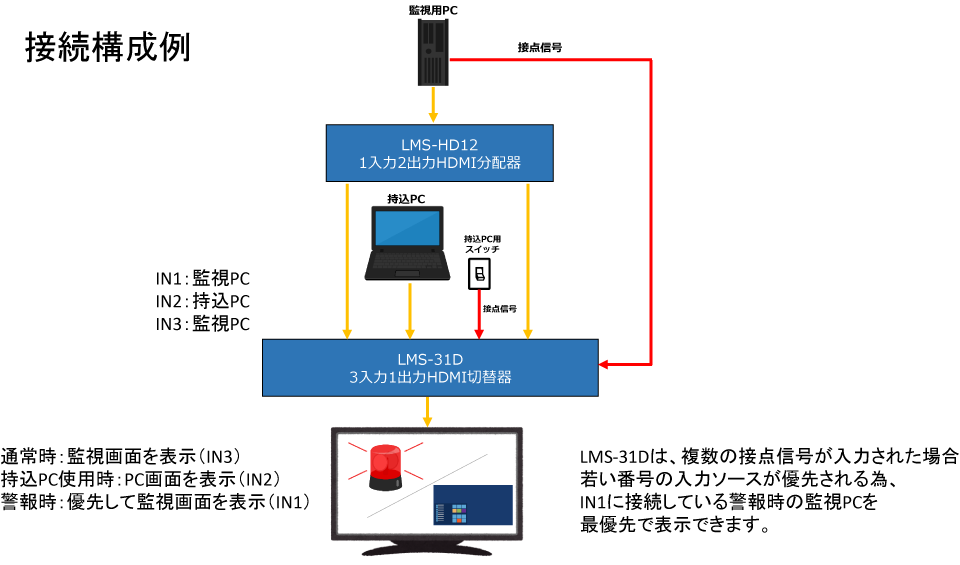

工場監視用モニタの活用イメージ（お客様からのご相談事例）
工場監視等に使用しているモニタを、一時的に持込PCを接続し使用する際でも、アラーム警報が出た場合に強制的に監視画面をモニタに表示させます。
アラーム発報時に監視画面を最優先に割り込み表示させる事が出来ます。監視モニタとして機能は損なわず、モニタが流用出来ます。
※持込PC表示用に接点スイッチが必要です。

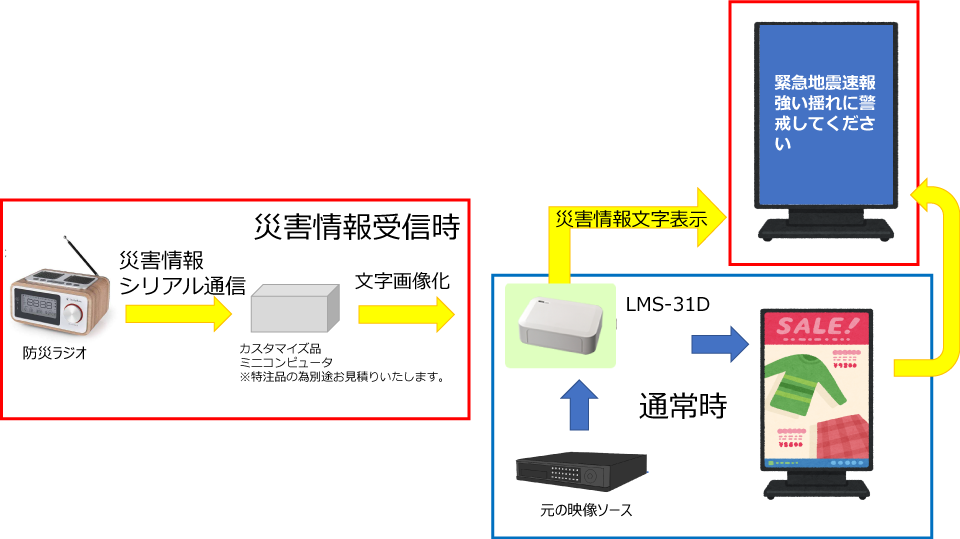

防災ラジオのテキストを表示する例
通常時は広告やビデオを表示し、災害時に防災ラジオの文字情報（シリアル通信）を大型ディスプレイや、サイネージディスプレイに表示する事ができます。

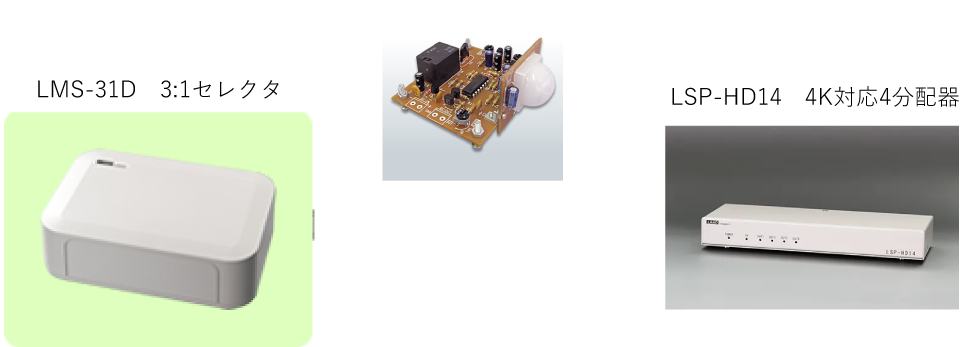

人感センサーで画像を素早く表示する。切り替える
１）LSP-HD14のブラックアウト機能を使用し通常時は、表示せず、人が来た時だけ表示させることができます。
※注目度向上、モニタの焼き付き防止
https://www.instagram.com/tv/CfLLsD2DnxZ/?utm_source=ig_web_copy_link
２）LMS-31Dを使用し、近くに人がいないときは、離れて見るのに適したコンテンツを表示（写真・動画）し、モニタに近づくと、詳細な情報（価格表、日程表）などに切り替える事が出来ます。

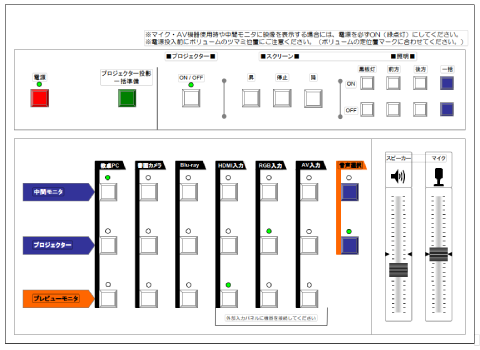

照明・スクリーン・カメラ・アンプなどの一括管理（特注対応）
LMS-GCシリーズの操作卓から外部機器の制御ができます。
電源投入と同時に、プロジェクタ起動とスクリーンを下げ、カーテンを閉めるなどの連携動作させることが可能です。
※接点制御やRS232C制御できるものであれば対応可能です。
実績例：
照明制御、プロジェクタ電源制御、電動スクリーン、電動カーテン、ドーム型カメラ制御、アンプボリューム制御
ユーティリティソフト「タイムスイッチソフト」を併用した２例
歯科診察室のご利用イメージ
診察室で保護者が治療を受ける際、キッズルームでのお子さんの様子を確認できます。
治療中の患者がキッズルームの状況を定期的に確認出来る。
IN1→PC画面・・・・動画、スライドショーなどの情報提供をループ再生
IN2→カメラ画像・・キッズルームの動画
社員食堂のご利用イメージ
通常時は工場見学者用のPR動画をモニターに表示し、ニュースやドラマ、相撲中継の時間帯だけTVに切り替えます。
社員食堂のモニターを指定時刻に切り替えて、TV画面を見せる。
IN1→PC画面・・・動画、スライドショーなどの情報提供をループ再生
IN2→TVチューナーの映像
- 「タイムスイッチソフト」を動作させるには、1個以上のシリアルポートの空きがあるパソコンが必要です。
災害時緊急ニュースの表示を切替え
3入力1出力HDMI切替器「LMS-31D」と特注ソフト※を組み合わせて、1台、全台、グループなどでの制御が実現可能です。
- 特注ソフトは別途お見積いたします。
例：ホテル内のモニタの画面を、強制的に緊急ニュースの放送に切り替える。
IN1→ホテル内の有線放送
IN2→TVチューナーの画面
工場の排水溝の監視
アナログRGB信号延長器「LES-200A/B」で長距離のカメラ画像を転送。
※LES-200をカスケード接続して300mで利用されている例もあります。

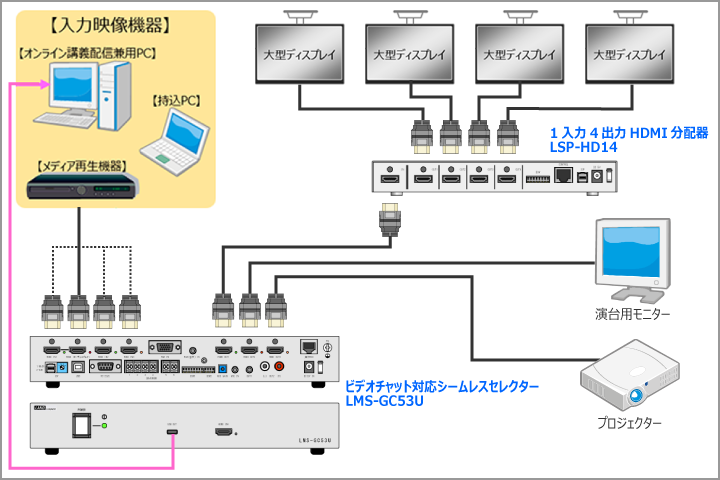

サポートへのご相談からのご利用イメージ
お客様は、会議室に大型モニターとプロジェクターを複数台設置されており、お客様が調達した他社品のHDMI切替器と分配器で構成されていましたが、動作が不安定でお困りとのご相談いただきました。
- 障害１）複数の表示装置に分配しているが稀に表示しない事がある。
- 障害２）大型ディスプレイの電源を切ると、他のモニターが表示されなくなる。
障害１の解決方法
稀に表示しない問題は、比較的安価な切替器で発生するものです。
スケーリング機能付きのHDMI切替器「ビデオチャット対応シームレスセレクター LMS-GC53U」をご提案し、画面切り替えが瞬時に切替表示が出来て、安定動作するようにします。
障害２の解決方法
大型ディスプレイの電源を切ると他のモニターが表示されなくなる件は、ご利用中の分配器の仕様的な動作であるため、「1入力4出力HDMI分配器 LSP-HD14」のEDIDラーニング機能で回避します。
お客様には、貸出機で安定動作を確認されてから購入して頂きました。
弊社、サポート部では他社品に関するトラブルについてもアドバイスさせて頂きますので、お気軽にご相談ください。
